Bükme Payı, Bükme İndirimi, K-Faktörü, İç Yarıçap ve Pres Freni Üretim Doğruluğuna İlişkin Pratik Bir Mühendislik Kılavuzu

Yönetici Özeti

Sac metal imalatında, doğru bir düzlemsel şablon, doğru bir nihai parçanın temelidir.

Pres bükme makinesi doğru bükme açısını oluşturabilir. Takım doğru şekilde seçilebilir. Operatör kurulumu doğru şekilde tamamlayabilir. Ancak düz kalıp uzunluğu yanlışsa, nihai parça boyutları yine de yanlış olacaktır.

Bu, pres bükme makinesi üretiminde en sık karşılaşılan sorunlardan biridir. Bir parça bükme işleminden sonra doğru görünebilir, ancak flanş uzunluğuÖrneğin, genel boyut, delik konumu veya montaj boyutu çizimle uyuşmuyor. Çoğu durumda, asıl neden makine değil, düzlemsel kalıp hesaplamasıdır.

Bükülme payı, bükülme indirimiK faktörü ve diğer üç kavram, sac levha düzlemsel desenlerini hesaplamak için kullanılan en önemli kavramlardan bazılarıdır. Bunlar birbirleriyle yakından ilişkilidir, ancak aynı şey değildirler.

· Bükülme payı, malzemenin bükülme bölgesinden geçen gelişmiş uzunluğunu tanımlar.

· Bükme payı, düz kalıp uzunluğunu elde etmek için dış boyutlardan ne kadar uzunluğun çıkarılması gerektiğini açıklar.

· K faktörü Malzeme kalınlığı içindeki nötr eksenin konumunu tanımlar ve bükme payını doğrudan etkiler.

Doğru düz şablonlar yalnızca CAD yazılımıyla oluşturulamaz. Malzeme kalınlığına bağlıdır, iç yarıçapTakım seçimi, bükme yöntemi, malzeme davranışı, pres freni kurulumu ve gerçek üretim doğrulaması.

Düz Kalıp Doğruluğunun Önemi

Birçok imalat atölyesinde, bükme sorunları ilk olarak kontrol masasında veya montaj sırasında fark edilir.

Bükme açısı kabul edilebilir olabilir, ancak boyutlar yanlış olduğu için parça yine de arızalanabilir. Flanş çok uzun olabilir. Delik büküme çok yakın olabilir. Kaynak sırasında iki parça hizalanmayabilir. Muhafaza düzgün kapanmayabilir. Braket, eşleşen parçaya uymayabilir.

Bu sorunlar genellikle yanlış kalıp geliştirme işleminden kaynaklanır.

· Yanlış flanş boyutları

· Kötü montaj uyumu

· Kaynak ayarı

· Bükme işleminden sonra delik hizalama hatası

· Artan hurda

· Ek makine kurulum süresi

· Tekrarlanan deneme bükme

· Daha yüksek işçilik maliyeti

· Gecikmeli teslimat

Gerçek maliyet sadece sac levhadan ibaret değil. malzemeEn büyük maliyet, yeniden işleme, denetim, tekrarlanan programlama ayarlamaları, operatör zamanı ve sonraki üretim aşamalarındaki gecikmelerden kaynaklanmaktadır.

CAD Varsayılan Ayarlarının Her Zaman Yeterli Olmamasının Nedenleri

Modern CAD yazılımları, sac levha düzlemsel şablonlarını otomatik olarak oluşturabilir. Bu faydalıdır, ancak üretim doğruluğunu garanti etmez.

CAD sistemleri genellikle malzeme kalınlığı, bükme açısı, iç yarıçap, K faktörü, bükme payı, bükme indirimi ve bükme tablosu verileri gibi giriş değerlerine ihtiyaç duyar.

Bu değerler gerçek üretim koşullarına dayanmıyorsa, CAD modeli mükemmel görünse bile kalıp yanlış olabilir.

Sık yapılan bir hata, CAD yazılımlarındaki varsayılan K faktörünün tüm malzemeler, tüm kalınlıklar, tüm takımlar ve tüm bükme yöntemleri için geçerli olduğunu varsaymaktır.

· Malzeme kalitesi ve kalınlık toleransı

· Akma dayanımı ve geri yaylanma davranış

· İç yarıçap ve V-kalıp açıklığı

· Zımba yarıçapı ve takım durumu

· Hava bükme, dibe vurma veya madeni para basma

· Operatör kurulumu ve makine tekrarlanabilirliği

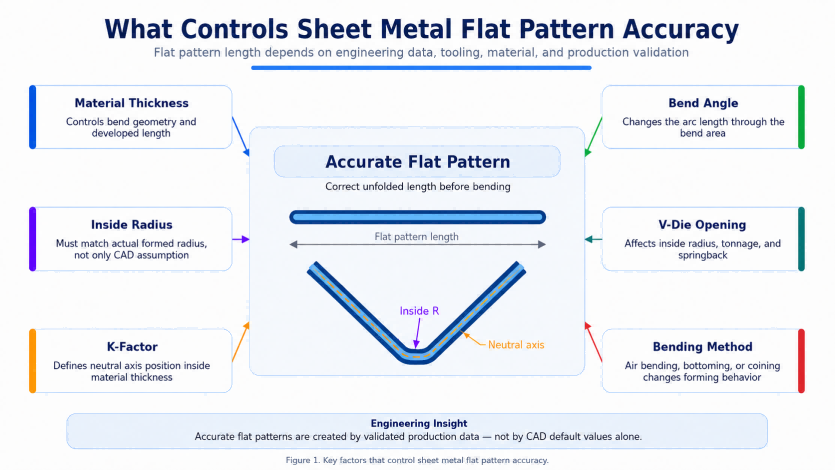

Şekil 1. Sac levha düzlemsel desen doğruluğunu kontrol eden temel faktörler.

Bükülme Payı Nedir?

Bükme payı, bükme bölgesini oluşturmak için gereken malzeme uzunluğudur.

Sac metal büküldüğünde, malzeme sadece keskin bir çizgi boyunca katlanmaz. Bükülmenin bir yarıçapı vardır. Bükülmenin iç tarafındaki malzeme sıkışırken, bükülmenin dış tarafındaki malzeme gerilir.

İç ve dış yüzeyler arasında, önemli ölçüde gerilmeyen veya sıkışmayan bir katman bulunur. Bu katmana nötr eksen denir.

Bükülme payı, bükülme boyunca bu nötr eksen üzerinden hesaplanır. Basitçe ifade etmek gerekirse, bükülme payı, bükülme alanının gelişmiş yay uzunluğunu temsil eder.

Bükme payı çok büyük olursa, düz kesim kalıbı çok uzun olur. Bükme payı çok küçük olursa, düz kesim kalıbı çok kısa olur. Çoklu bükme işlemi gerektiren parçalarda, küçük hatalar birikerek ciddi sorunlara yol açabilir.

Eğilme İndirimi Nedir?

Eğilme indirimi Düz kalıp uzunluğunu hesaplamak için kullanılan bir diğer yöntemdir.

Geliştirilen büküm uzunluğunu düz bölümlere eklemek yerine, büküm indirimi, şekillendirilmiş parçanın dış boyutlarından başlar ve bükümün malzeme etkisini çıkarır.

Sac metal işlerinde, birçok çizimde parçalar dış ölçüler kullanılarak tanımlanır. Bükme indirimi, bu dış ölçüleri doğru düzlem desenine dönüştürmeye yardımcı olur.

Basitçe ifade etmek gerekirse, büküm indirimi, düz kalıp uzunluğunu elde etmek için toplam dış boyutlardan çıkarılan miktardır.

Bükülme düzeltmesi, atölye üretiminde pratik olduğu için yaygın olarak kullanılır. Doğrulandıktan sonra, bükülme düzeltme tabloları operatörlerin ve mühendislerin tekrarlanabilir parçaları daha hızlı üretmelerine yardımcı olabilir.

K-Faktörü Nedir?

K faktörü Malzeme kalınlığı içindeki nötr eksenin konumunu tanımlar.

Bu, oran olarak ifade edilir: K-Faktörü = İç yüzeyden nötr eksene olan mesafe / Malzeme kalınlığı.

K faktörü, bükme payını doğrudan etkiler. K faktörü değişirse, hesaplanan bükme payı ve düz kalıp uzunluğu da değişir.

K faktörü evrensel bir sabit değildir. Malzeme türü, kalınlık, iç yarıçap, bükme açısı, bükme yöntemi, takım geometrisi, V kalıp açıklığı, zımba yarıçapı, sertlik ve daha birçok faktörden etkilenebilir. geri yaylanma davranış.

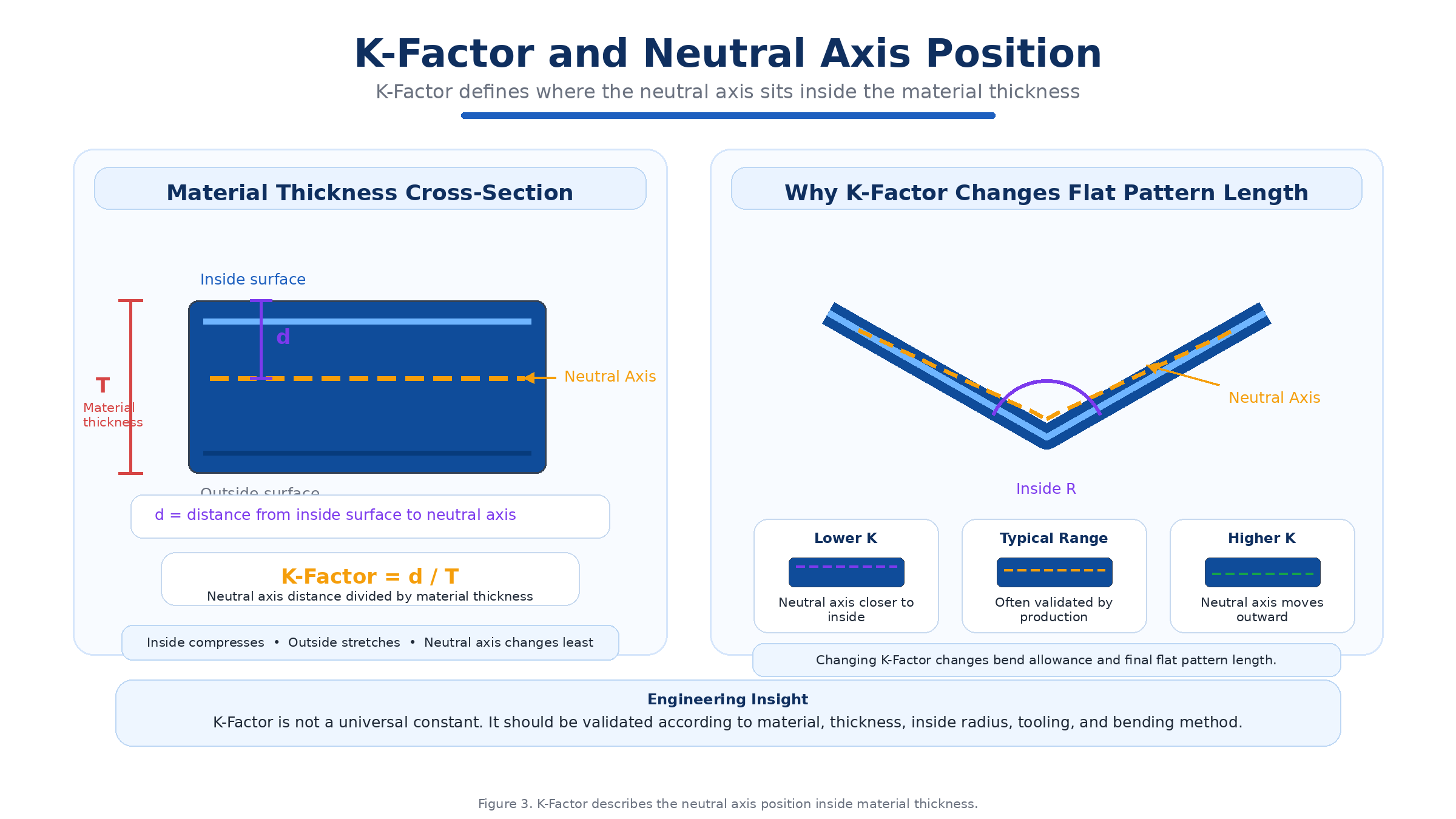

Şekil 2. K-Faktörü, nötr eksenin malzeme kalınlığı içindeki konumunu tanımlar.

Bükülme Payı vs Bükülme İndirimi vs K-Faktörü

Bükülme payı, bükülme indirimi ve K faktörü birbiriyle bağlantılıdır, ancak farklı amaçlara hizmet ederler.

· Bükme payı sorusuna cevap: Bükme işlemi boyunca ne kadar malzeme uzunluğu kullanılıyor?

· Eğilme payı hesaplaması: Düz kalıbı elde etmek için dış ölçülerden ne kadar pay çıkarılmalıdır?

· K faktörü sorusunun cevabı: Nötr eksen malzeme kalınlığı içinde nerede bulunur?

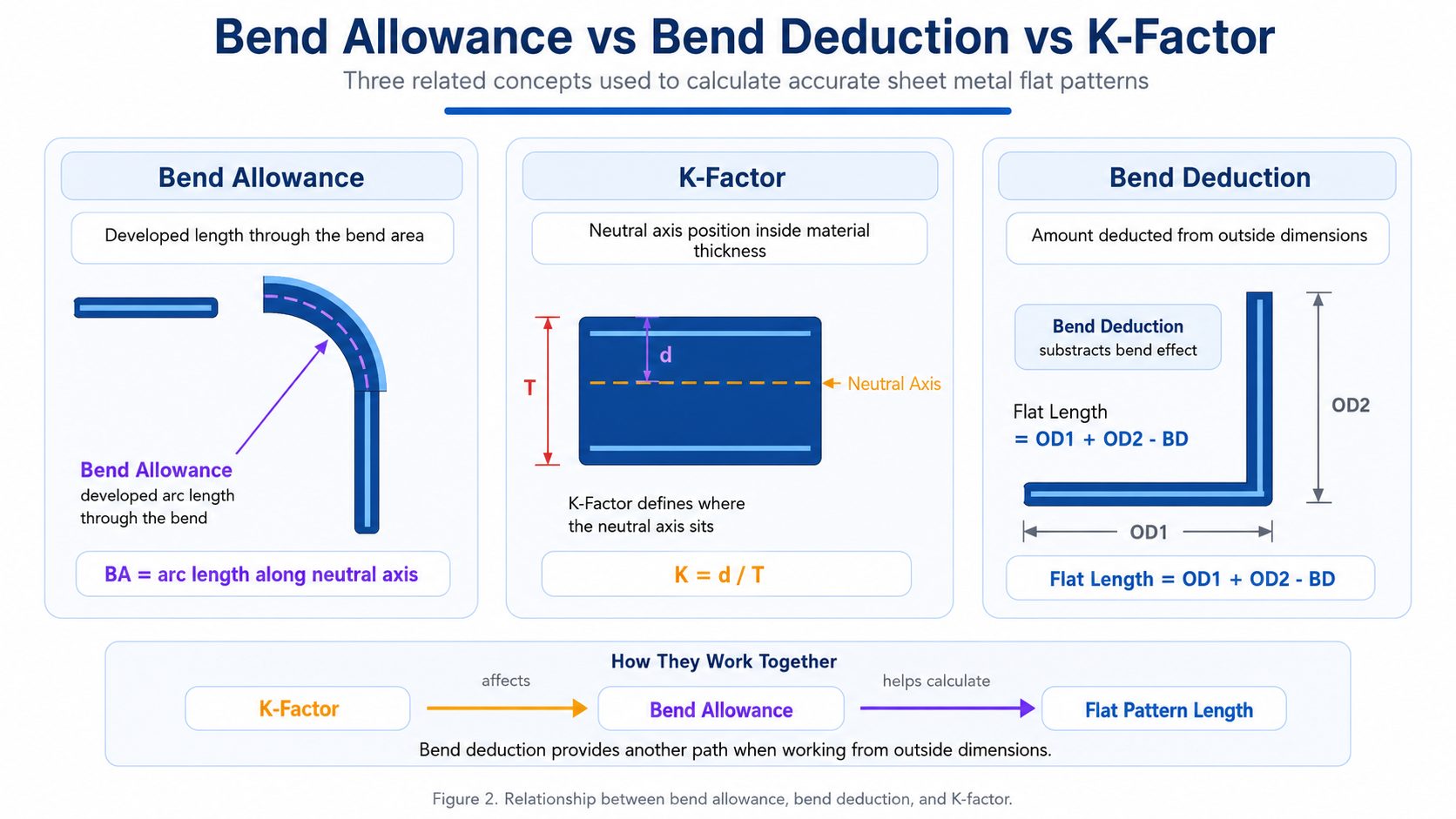

Şekil 3. Eğilme payı, eğilme indirimi ve K faktörü arasındaki ilişki.

İç Yarıçapın Düz Kalıp Uzunluğunu Nasıl Etkilediği

İç yarıçap, düz kalıp hesaplamasında en önemli değişkenlerden biridir.

Gerçek iç yarıçap, CAD varsayımından farklıysa, düz kalıp uzunluğu hatalı olabilir.

Örneğin, CAD küçük bir iç yarıçap varsayarsa ancak gerçek yarıçap farklıysa... hava bükme Bu işlem daha büyük bir iç yarıçap ürettiğinden, hesaplanan düz desen gerçekte şekillendirilmiş parçayla eşleşmeyebilir.

Bu durum hava bükme işleminde yaygındır çünkü iç yarıçap, bu işlemden büyük ölçüde etkilenir. V-kalıp açıklığıDaha büyük bir V açıklığı genellikle daha büyük bir iç yarıçap üretir. Daha küçük bir V açıklığı genellikle daha küçük bir iç yarıçap üretir, ancak daha fazla tonaj gerektirir ve yüzeyde iz bırakabilir.

V-şekilli kalıp açıklığının düz kalıp doğruluğunu nasıl etkilediği

V-şekilli kalıp açıklığı, bükme işlemini çeşitli şekillerde etkiler. Etkilediği noktalar şunlardır: iç yarıçap, gerekli tonajGeri yaylanma davranışı, yüzey işaretlemesi, açısal kararlılık, bükülme payı ve bükülme indirimi.

Bu nedenle, bir V-kalıp açıklığı için hesaplanan düz desen, operatör makinede farklı bir kalıp açıklığı kullandığında doğru olmayabilir.

Sorun sadece operatörden kaynaklanmıyor. Sorun, CAD düzlemsel model varsayımları ile gerçek takım seçimi arasındaki bağlantı eksikliğinden kaynaklanıyor.

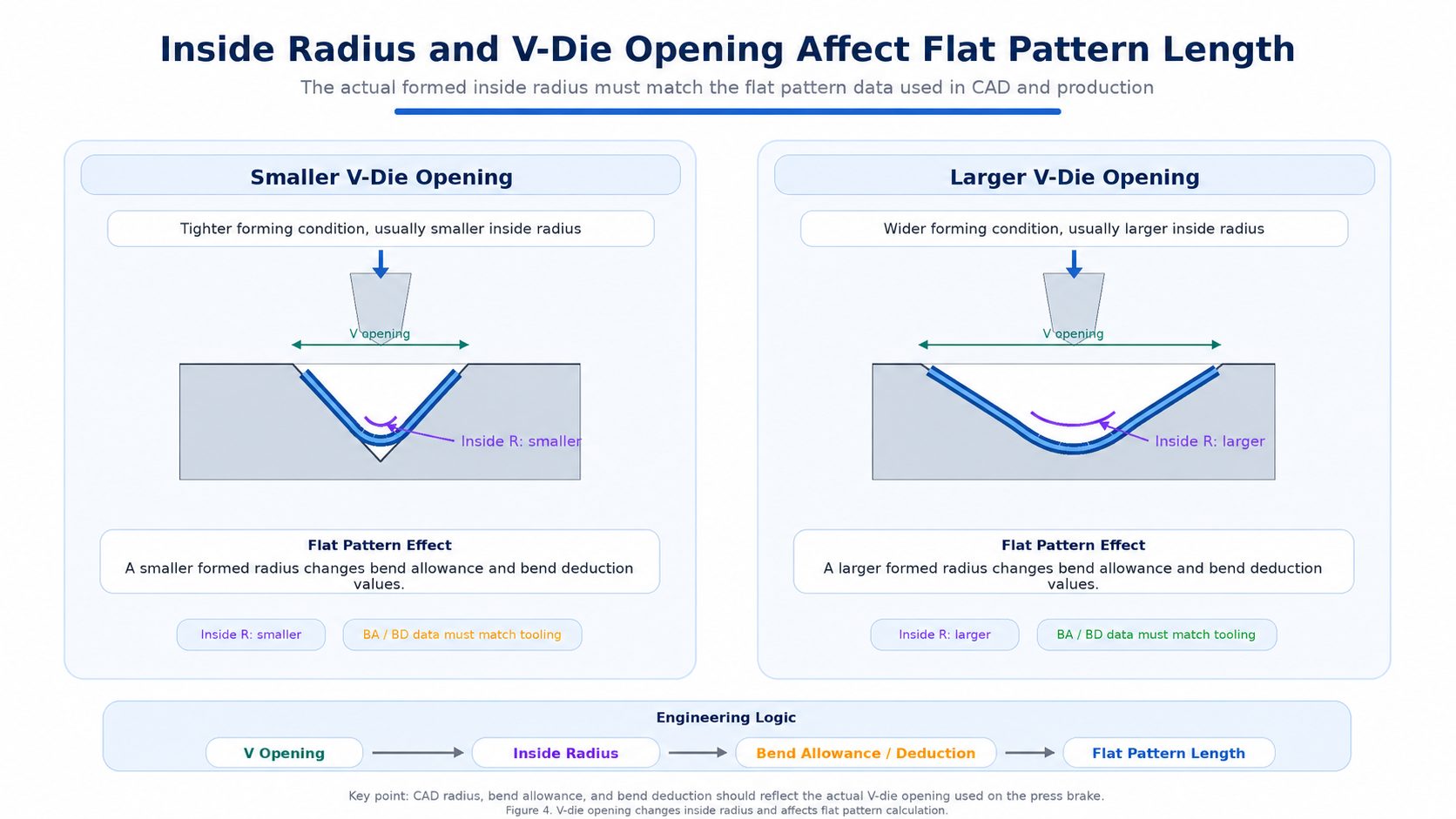

Şekil 4. V-kalıp açıklığındaki değişiklikler iç yarıçapı etkiler ve düz desen hesaplamasını etkiler.

Bükme Yönteminin Düz Kalıp Hesaplamasını Nasıl Etkilediği

Hava bükme, dip yapma ve madeni para basma Farklı iç yarıçaplar ve farklı malzeme deformasyon davranışları üretebilir.

Hava bükme işleminde, iç yarıçap genellikle zımba yarıçapından ziyade V-kalıp açıklığı tarafından kontrol edilir. Bu da hava bükme Esnek olmakla birlikte, düz kalıp hesaplamasının üretimde kullanılan gerçek kalıp açıklığını yansıtması gerektiği anlamına da gelir.

Dip şekillendirmede, malzeme takım açısına daha yakın bir şekilde şekillendirilir ve takım geometrisi nihai büküm üzerinde daha güçlü bir etkiye sahip olur.

Madeni para basımında, malzeme yüksek basınç altında kalıp geometrisinin içine daha derinlemesine itilir; bu da malzeme akışını değiştirebilir ve geri yaylanmayı azaltabilir.

Pratik bir kural şudur: Her bükme yöntemi için aynı düz kalıp şablonunu kullanmayın.

Malzeme Türünün Düz Kalıp Doğruluğunu Nasıl Etkilediği

Farklı malzemeler bükülme sırasında farklı davranışlar sergiler.

Yumuşak çelik, paslanmaz çelikgalvanizli çelik, alüminyumPirinç ve yüksek mukavemetli çelik, aynı şekilde esnemez, sıkışmaz ve eski haline dönmez.

Malzeme farklılıkları etkileyebilir geri yaylanma, iç yarıçap, gerekli tonaj, nötr eksen konumu, bükülme payı, bükülme indirimive son parça boyutları.

Bu nedenle profesyonel üreticiler genellikle kendi bünyelerinde sistemler kurarlar. malzeme veritabanlarıZamanla, bu veriler gerçek üretim koşullarını yansıttığı için genel ders kitabı değerlerinden daha değerli hale gelir.

Düzlem Hesaplamasında Sık Yapılan Hatalar

Hata #1: Üretim Doğrulaması Yapmadan CAD Varsayılan Ayarlarına Güvenmek

CAD yazılımı bir araçtır, garanti değildir. Varsayılan K faktörü değerleri gerçek malzemenizle eşleşmeyebilir. takım tezgahlarıveya bükme yöntemi.

Hata #2: Her Malzeme İçin Tek Bir K Faktörü Kullanmak

Farklı malzemeler farklı şekilde davranır. Yumuşak çelik, paslanmaz çelikAlüminyum için de her zaman aynı düz desen varsayımları kullanılmamalıdır.

3. Hata: Gerçek İç Yarıçapı Göz Ardı Etmek

Gerçekte elde edilen iç yarıçap, CAD yarıçapından farklıysa, düzlem deseni hatalı olabilir.

4. Hata: Düz Kalıp Verilerini Güncellemeden V-Kalıp Açıklığını Değiştirmek

V açıklığının değiştirilmesi iç yarıçapı değiştirebilir ve bu nedenle bükme payını ve bükme indirimini etkileyebilir.

5. Hata: Hava Bükme ve Dip Noktası Verilerini Karıştırmak

Hava bükme için geliştirilen bir bükme tablası, taban şekillendirme veya madeni para basma işlemlerine uygun olmayabilir.

Hata #6: Açıyı Düzeltmek Ama Boyutu Göz Ardı Etmek

Operatör, bükme açısını doğru olana kadar ayarlayabilir, ancak düz kalıp uzunluğu yanlışsa, nihai boyutlar yine de başarısız olacaktır.

7. Hata: Başarılı Üretim Verilerinin Kaydedilmemesi

Birçok fabrika, doğrulanmış kurulum verilerini kaydetmedikleri için aynı sorunu tekrar tekrar çözüyor.

8. Hata: Malzeme Parti Varyasyonunu Göz Ardı Etmek

Aynı malzeme kalitesi bile tedarikçiler veya partiler arasında farklılık gösterebilir. Üretim doğrulaması önemini korumaktadır.

Üretim Vaka Çalışması #1: Paslanmaz Çelik Muhafaza Düz Desen Hatası

Paslanmaz çelik elektrik panoları üreten bir üretici, bükme işleminden sonra tekrarlanan boyut hatalarıyla karşılaştı.

Bükme açıları hedef değerlere yakındı, ancak nihai muhafaza boyutları montaj gereksinimleriyle uyuşmuyordu. Operatörler bükme açısını birkaç kez ayarladı, ancak sorun devam etti.

Yapılan inceleme sonucunda, mühendislik ekibi CAD düzlem şablonunun başlangıçta yumuşak çelik için uygun olan varsayılan bir K faktörü kullandığını tespit etti. Gerçek paslanmaz çelik malzeme ise farklı geri yaylanma ve yarıçap davranışı sergiledi.

Düzeltici işlem, gerçek üretim testlerine dayanarak paslanmaz çeliğe özel bir bükme tablası oluşturmaktı. Ekip, şekillendirilmiş parçaları ölçtü, bükme azaltma değerlerini güncelledi ve önerilen takım koşullarını belgeledi.

Buradan çıkarılacak ders açık: Malzemeye özgü düz kalıp verileri, hassas sac metal imalatı için olmazsa olmazdır.

Üretim Vaka Çalışması #2: Yanlış İç Yarıçap Varsayımı

Bir atölye, hava bükme yöntemi kullanarak bir parti braket üretti. CAD modelinde küçük bir iç yarıçap varsayılmıştı, ancak gerçek üretimde daha büyük bir V açıklığı kullanıldı.

Bitmiş parçaların açıları doğruydu, ancak flanş boyutları çizimden biraz farklıydı. Montaj sırasında braket deliklerinin artık doğru şekilde hizalanmaması nedeniyle sorun ciddi bir hal aldı.

Asıl neden, CAD yarıçap varsayımları ile gerçek takım ölçümleri arasındaki uyumsuzluktu.

Çözüm, seçilen V-kalıp açıklığından elde edilen gerçek iç yarıçapı kullanarak düz kalıp hesaplamasını güncellemekti. Mühendislik ekibi ayrıca, gelecekteki üretim için önerilen kalıp açıklığını belirten bir notu da çizime ekledi.

Buradan çıkarılacak ders: Düz kalıp hassasiyeti yalnızca CAD geometrisine değil, gerçek kalıplama ekipmanına da bağlıdır.

Üretim Vaka Çalışması #3: Açı Doğru, Boyut Yanlış

Bir imalat şirketi, çoklu bükümlü bir sac metal parça üretti. Operatör, büküm açılarını çizime uygun şekilde ayarlamayı başardı. Ancak, nihai toplam uzunluk yine de yanlıştı.

Ekip başlangıçta arka dayama hatasından şüphelendi, ancak yapılan inceleme arka dayamanın doğru olduğunu gösterdi.

Asıl sorun, birden fazla bükümde biriken düz desen hatasıydı. Her bükümde küçük bir büküm kesme uyumsuzluğu vardı. Tek başına bir büküm kabul edilebilirdi, ancak parçanın genelinde biriken hata, nihai boyutun başarısız olmasına neden oldu.

Düzeltici işlem, bir test numunesi aracılığıyla bükülme indirimi değerlerini doğrulamak ve bükülme tablosunu güncellemekti.

Öğrenilen ders: Çoklu bükümlü parçalar, küçük hataların birikerek büyük sorunlara yol açabileceği için, doğrulanmış büküm payı ve büküm azaltma verilerine ihtiyaç duyar.

Düz Kalıp Doğruluğunu Nasıl Geliştirebilirsiniz?

Gerçek Malzemeyi Doğrulayın

Sadece nominal malzeme adlarına güvenmeyin. Mümkünse malzeme kalitesini, kalınlığını ve tedarikçisini doğrulayın.

Gerçek İç Yarıçapı Ölçün

CAD programında kullanılan iç yarıçap, seçilen takım ve bükme yöntemiyle elde edilen yarıçapla eşleşmelidir.

V-Kalıp Açıklığı Seçimini Standartlaştırın

Operatörler aynı parça için farklı V açıklıkları kullanırlarsa, düz kalıp sonuçları değişebilir.

K faktörünü üretim verileriyle doğrulayın.

CAD değerlerini başlangıç ​​noktası olarak kullanın, ardından ölçülen üretim sonuçlarına göre ayarlama yapın.

Eğilme İndirim Tabloları Oluşturun

Yaygın kullanılan malzemeler ve kalınlıklar için, doğrulanmış bükme azaltma tabloları, tekrarlanan deneme yanılma yöntemini azaltabilir.

Deneme Kuponlarını Kullanın

Büyük ölçekli üretimden önce, test numuneleri bükme payını, bükme indirimini, iç yarıçapı ve diğer parametreleri doğrulamaya yardımcı olabilir. geri yaylanma davranış.

Başarılı Kurulumları Kaydet

Parça başarıyla üretildikten sonra, malzeme, takım, V açıklığı, yarıçap, K faktörü, bükme payı ve muayene sonucunu kaydedin.

Mühendislik ve Üretimi Bir Araya Getirin

CAD mühendisleri ve pres bükme operatörleri aynı varsayımları kullanmalıdır. Çizim, program, takım ve makine kurulumu birbiriyle bağlantılı olmalıdır.

Pratik Düz Kalıp Doğruluk Kontrol Listesi

· Malzeme kalitesi onaylandı.

· Malzeme kalınlığı doğrulandı

· Bükülme açısı doğrulandı

· İç yarıçap doğrulandı

· V-kalıp açıklığı seçildi

· Delme yarıçapı kontrol edildi.

· Bükme yöntemi doğrulandı

· K faktörü gözden geçirildi

· Bükülme payı hesaplandı

· Eğilme indirimi doğrulandı

· Geri yaylanma davranışı dikkate alındı.

· İlk parça denetimi planlandı

· Başarılı bükme işleminden sonra kaydedilen üretim verileri

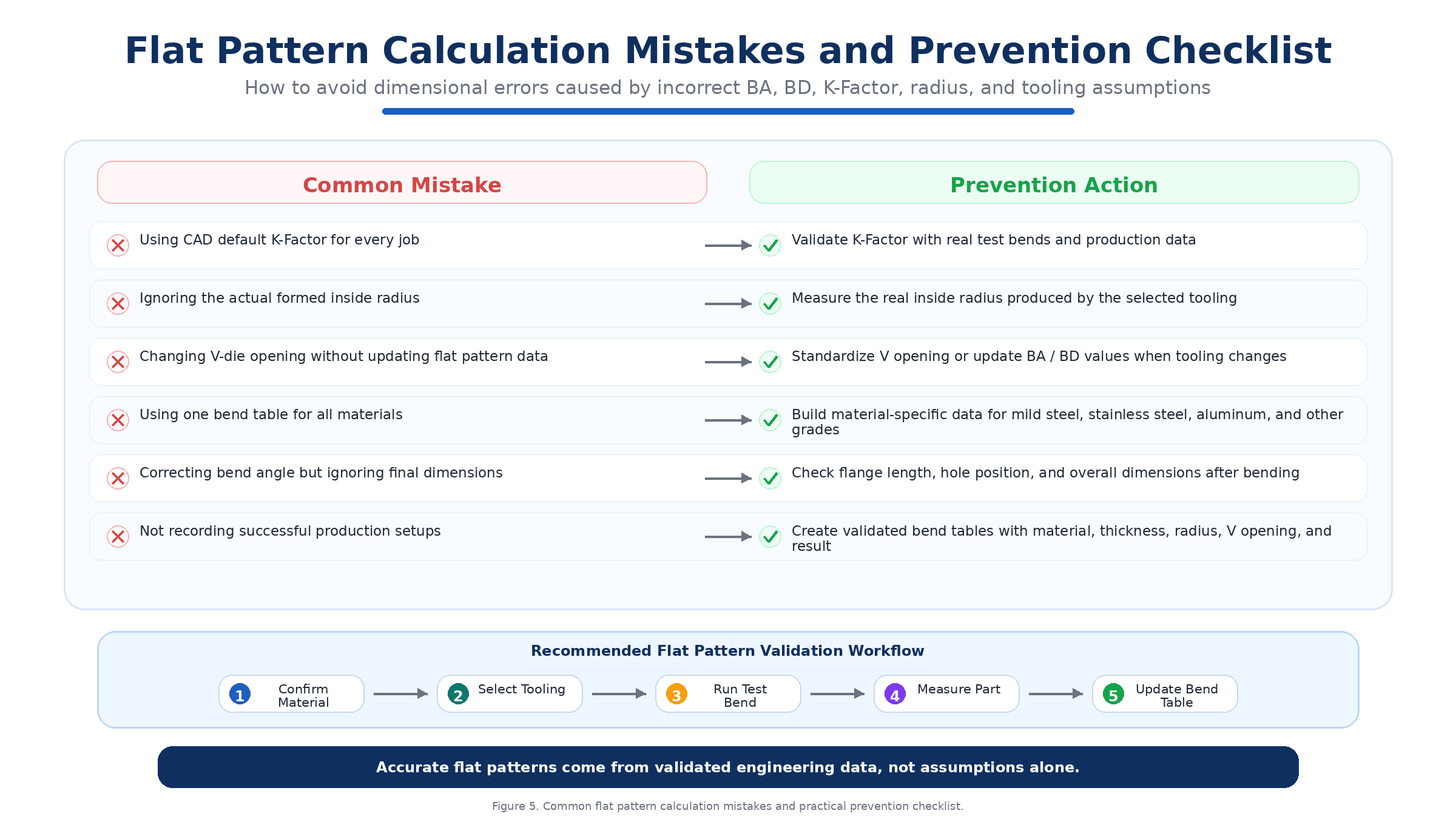

Şekil 5. Sık yapılan düz kalıp hesaplama hataları ve pratik önleme kontrol listesi.

İlgili Sac Metal İşleme Araçlarını Keşfedin

Üreticilerin düz kalıp hesaplamalarını ve pres freni bükme doğruluğunu iyileştirmelerine yardımcı olmak için ZYCO Mühendislik Merkezi, pratik araçlar ve mühendislik kılavuzları sunmaktadır.

· Bükülme Payı Hesaplayıcısı

· K-Faktör Kılavuzu

· Eğilme İndirimi Kılavuzu

· İç Yarıçap Kılavuzu

· V Kalıp Seçim Aracı

· V Açılış Kılavuzu

· Malzeme Veritabanı

· Springback Veritabanı

· Pres Freni Hesaplayıcısı

· Hava Bükme Rehberi

· Takım Seçim Kılavuzu

SSS

Eğilme payı ve eğilme indirimi arasındaki fark nedir?

Bükme payı, bükme bölgesinden geçen malzemenin geliştirilmiş uzunluğudur. Bükme indirimi ise düz kalıp uzunluğunu hesaplamak için dış boyutlardan çıkarılan miktardır.

Sac bükmede K faktörü nedir?

K faktörü, nötr eksenin malzeme kalınlığı içindeki konumunu tanımlayan orandır. Bükme payını ve düz kalıp uzunluğunu etkiler.

Eğilme açısı doğru olmasına rağmen düzleştirme desenim neden yanlış çıkıyor?

Bükme açısı doğru olabilir, ancak bükme payı, bükme indirimi, iç yarıçap veya K faktörü varsayımları yanlışsa düz desen yine de yanlış olabilir.

V-kalıp açıklığı düz kalıp hesaplamasını etkiler mi?

Evet. V-kalıp açıklığı, özellikle iç yarıçapı, geri yaylanmayı, tonajı ve düz kalıp uzunluğunu etkiler. hava bükme.

Tüm malzemeler için aynı K faktörünü kullanabilir miyim?

Hayır. Farklı malzemeler ve bükme yöntemleri farklı K faktörü değerleri gerektirebilir. Üretim doğrulaması önerilir.

CAD programlarının varsayılan K faktörü değerleri neden bazen başarısız olur?

CAD varsayılan ayarları, gerçek malzeme özellikleriyle, takımlarla, bükme yöntemiyle veya pres freni kurulum koşullarıyla eşleşmeyebilir.

Düz baskı deseninin doğruluğunu nasıl artırabilirim?

Gerçekte şekillendirilmiş parçaların ölçümlerini yapın, iç yarıçapı doğrulayın, takımları standartlaştırın, bükme azaltma tabloları oluşturun, test numuneleri kullanın ve başarılı üretim verilerini kaydedin.

Eğilme indirimi, eğilme payından daha mı iyidir?

İkisi de evrensel olarak daha iyi değil. Bunlar farklı hesaplama yöntemleridir. Bükülme payı genellikle tamamlanmış uzunluğu hesaplamak için kullanılırken, bükülme indirimi genellikle dış boyutlardan çalışırken kullanılır.

Çözüm

Doğru sac levha düzlemsel desenleri yalnızca CAD yazılımı ile oluşturulmaz. Bunlar, mühendislik hesaplamalarının gerçek pres bükme üretim koşullarıyla birleştirilmesiyle oluşturulur.

Eğilme payı, eğilme indirimi ve K faktörü, düz kalıp uzunluğunu hesaplamak için temel kavramlardır, ancak doğru şekilde anlaşılmaları gerekir. Eğilme payı, geliştirilmiş eğilme uzunluğunu tanımlar. Eğilme indirimi, dış boyutları düz uzunluğa dönüştürür. K faktörü, nötr eksen konumunu tanımlar ve eğilme payını etkiler.

Gerçek üretimde bu değerler malzeme kalınlığı, iç yarıçap, V kalıp açıklığı, bükme yöntemi, takım geometrisi, geri yaylanma ve makine ayarından etkilenir.

Yalnızca varsayılan CAD değerlerine güvenen üreticiler genellikle tekrarlanan boyut hatalarıyla karşılaşırlar. Bükme verilerini doğrulayan, kalıplama işlemlerini standartlaştıran, üretim sonuçlarını kaydeden ve dahili bükme tabloları oluşturan üreticiler daha yüksek doğruluk ve daha tutarlı imalat sonuçları elde ederler.

En güvenilir düz kalıp hesaplama sistemi yalnızca teoriye dayanmaz. Mühendislik prensiplerine, üretim doğrulamasına ve sürekli veri iyileştirmesine dayanır.
