Sac Metal İmalatında Hurda Miktarını Azaltmak, Tutarlılığı Artırmak ve Tekrarlanabilir Sonuçlar Elde Etmek İçin Pratik Bir Mühendislik Kılavuzu

Yönetici Özeti

Modern sac metal imalatında, bükme hassasiyeti, üretim rekabet gücünün doğrudan bir ölçütü haline gelmiştir. Müşteriler daha sıkı toleranslar, daha kısa teslim süreleri ve partiler arasında tutarlı kalite beklemektedir. Sadece 1 mm tolerans dışı bir flanş boyutu montaj sorunlarına yol açabilir; sadece 2 derecelik bir bükme açısı hatası yeniden işleme, kaynak ayarı veya komple parça değişimi gerektirebilir. Bu sorunlar üretim süreçleri boyunca tekrarlandığında, maliyet hurdaya çıkarılan malzemenin değerinin çok ötesine uzanır.

Birçok üretici, modern bir CNC pres bükme makinesinin otomatik olarak hassas parçalar üretmeyi garanti ettiğini varsayar. Gerçek üretim deneyimi ise farklı bir gerçeği ortaya koymaktadır. Bazı atölyeler sıradan ekipmanlarla mükemmel tekrarlanabilirlik elde ederken, diğerleri üst düzey makinelere yatırım yaptıktan sonra bile tutarsız sonuçlarla mücadele etmektedir. Fark genellikle sadece makineden kaynaklanmaz. Fark, makinenin arkasındaki üretim sistemindedir.

Bu teknik inceleme, pres freni bükme hatalarının en yaygın on nedenini açıklamakta ve tutarlılığı artırmak, fireyi azaltmak ve tekrarlanabilir sac metal imalat sonuçları elde etmek için pratik mühendislik yöntemleri sunmaktadır.

Bükme Hassasiyetinin Gerçek Maliyeti

Çoğu üretici, bükme hatalarının gerçek maliyetini hafife almaktadır. Bir parça denetimden geçemediğinde, ilk tepki genellikle hurdaya çıkarılan malzemenin değerini hesaplamaktır. Gerçekte, malzeme maliyeti genellikle sorunun sadece küçük bir bölümünü oluşturur.

Tek bir yanlış bükme işlemi, kaynak, montaj, muayene, teslimat ve müşteri iletişimi boyunca zincirleme bir reaksiyona neden olabilir. Bu nedenle önde gelen imalat şirketleri yalnızca bükme hatalarını düzeltmeye değil, bunların baştan önlenmesine de odaklanmaktadır.

İyi makineler neden hala kötü parçalar üretiyor?

Sac metal imalatında en büyük yanılgılardan biri, bükme hassasiyetinin öncelikle bir makine sorunu olduğu düşüncesidir. Gerçekte, pres bükme makinesi daha büyük bir üretim sisteminin yalnızca bir bileşenidir. Nihai bükme hassasiyetini belirleyen dört temel sistem vardır: makine, takım, malzeme ve işlem.

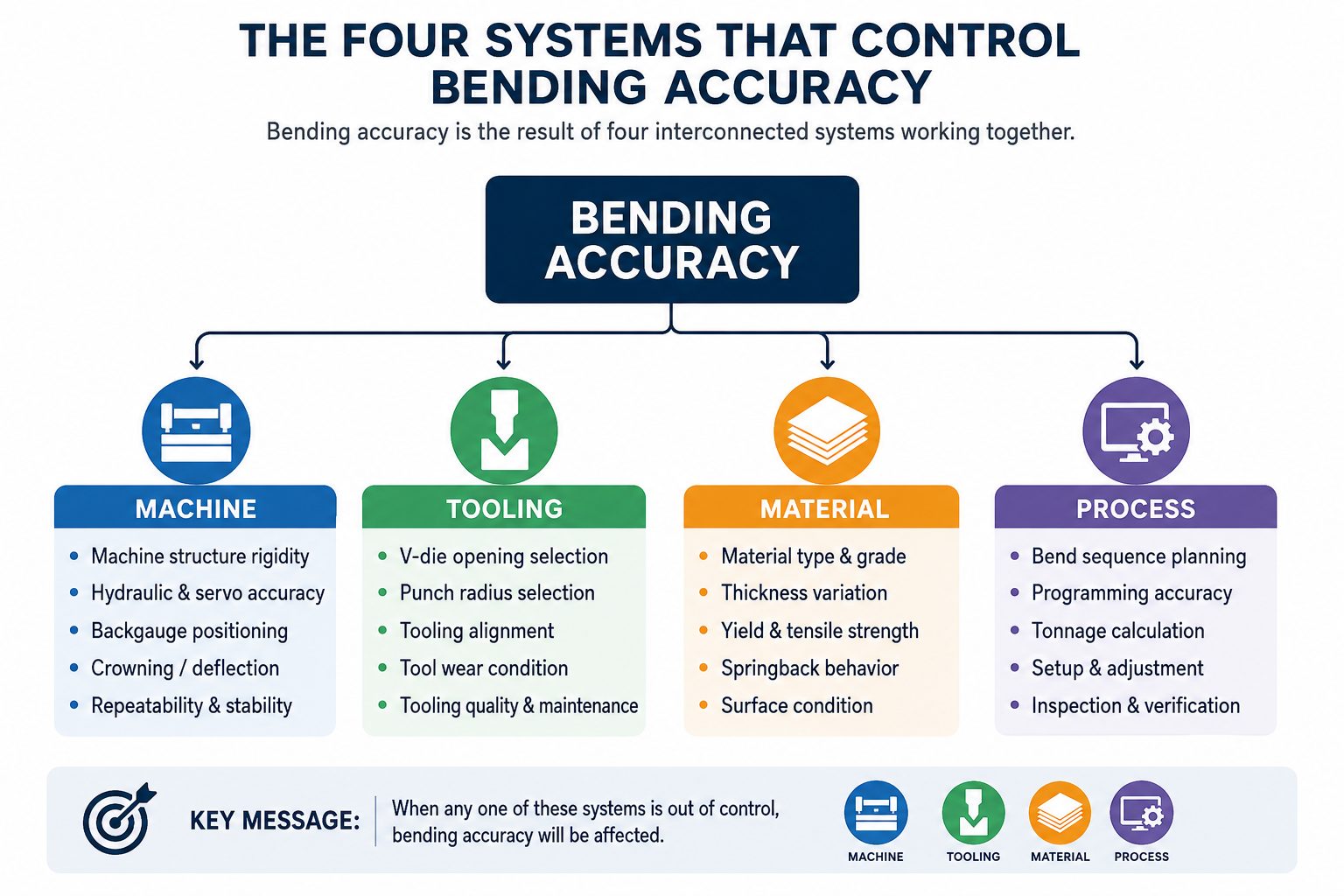

Şekil 1. Bükme doğruluğunu kontrol eden dört sistem: makine, takım, malzeme ve işlem.

Sebep #1: Yanlış V-Kalıp Açıklığı Seçimi

Bükme işleminde en önemli kararlardan biri, doğru V-kalıp açıklığının seçilmesidir. Kalıp açıklığı, bükme kuvvetini, iç yarıçapı, geri yaylanma davranışını, yüzey kalitesini ve açı tutarlılığını doğrudan etkiler.

Çok küçük bir kalıp açıklığı, gereken tonajı artırır ve takım aşınmasını hızlandırır. Ayrıca aşırı yüzey izine ve beklenenden daha dar bir iç yarıçapa neden olabilir. Çok büyük bir kalıp açıklığı ise, malzeme ve parça gereksinimine uygun değilse, daha büyük bir iç yarıçapa, artan geri yaylanmaya ve kararsız açı kontrolüne yol açabilir.

Üretim Örneği

3 mm kalınlığında yumuşak çelik bükme işlemi yapan bir imalat atölyesi, makineye zaten takılı olduğu için V16 kalıp açıklığını seçti. Daha sonra yapılan mühendislik incelemesi, V24 açıklığının daha uygun olduğunu belirledi. Daha küçük kalıbın kullanılmasının sonuçları arasında daha yüksek tonaj gereksinimleri, artan takım aşınması, yüzeyde iz bırakma ve açı tutarsızlığı yer aldı. Doğru kalıp açıklığına geçildikten sonra, üretim istikrarı anında iyileşti.

Bu değerler yol gösterici niteliktedir, evrensel kurallar değildir. Gerçek seçimde malzeme türü, gerekli iç yarıçap, bükme uzunluğu, yüzey gereksinimleri ve mevcut pres freni kapasitesi dikkate alınmalıdır.

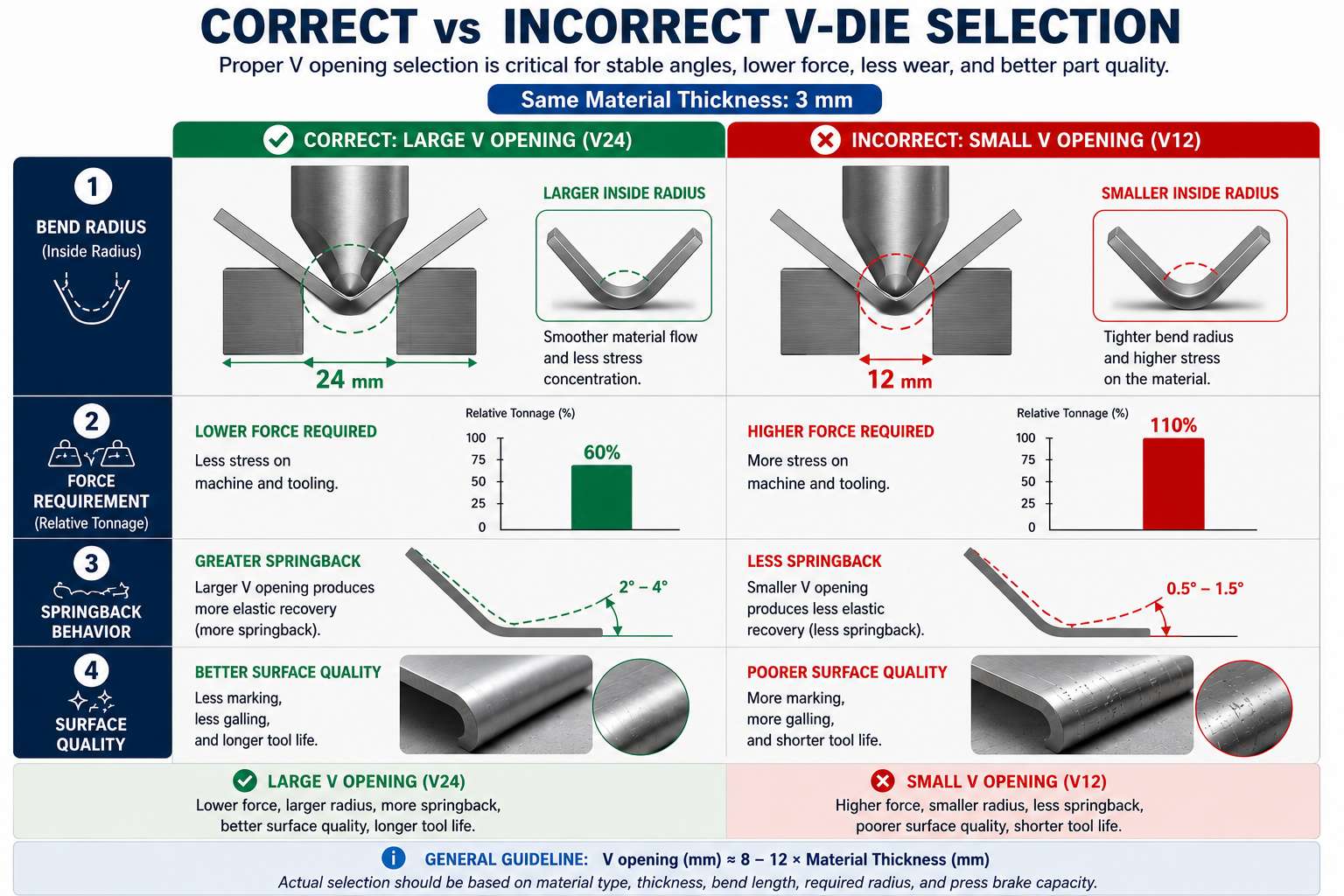

Şekil 2. Aynı 3 mm malzeme kalınlığı için doğru ve yanlış V-kalıp seçimi.

2. Sebep: Malzeme Varyasyonlarını Göz Ardı Etmek

Tüm sac metaller aynı şekilde davranmaz. Nominal kalınlıkları aynı olan malzemeler bile, akma dayanımı, çekme dayanımı, üretim yöntemi, tedarikçi ve malzeme partisi gibi farklılıklar nedeniyle farklı bükme sonuçları verebilir.

Örneğin, 304 paslanmaz çelik genellikle yumuşak çeliğe göre daha fazla geri yaylanma gösterir. Alüminyum genellikle farklı yarıçap varsayımları ve telafi değerleri gerektirir. Yüksek mukavemetli çelikler genellikle önemli ölçüde daha yüksek bükme kuvveti gerektirir. Tüm malzemeleri aynı şekilde işleyen üreticiler genellikle öngörülemeyen üretim sonuçlarıyla karşılaşırlar.

En başarılı üreticiler, varsayılan varsayımlara güvenmek yerine, gerçek üretim deneyimine dayalı malzeme referans verilerini korurlar.

Sebep #3: Yanlış Geri Yaylanma Telafisi

Geri yaylanma, bükme hassasiyetindeki en yaygın nedenlerden biridir. Zımba geri çekildikten sonra, malzeme elastik olarak eski haline döner ve kısmen orijinal şekline doğru ilerler. Eğer telafi yetersiz olursa, nihai açı amaçlanandan daha büyük olur.

Üretim Örneği

Bir üretici, bükme parametrelerini aynı tutarak yumuşak çelikten 304 paslanmaz çeliğe geçiş yaptı. Sonuç olarak, yaklaşık 3 derecelik tutarlı bir açı hatası oluştu. Yeni malzeme için geri yaylanma telafisi değerleri güncellendikten sonra sorun ortadan kalktı. Bu basit ayarlama, sürekli yeniden işleme ve kalite sorunlarını önledi.

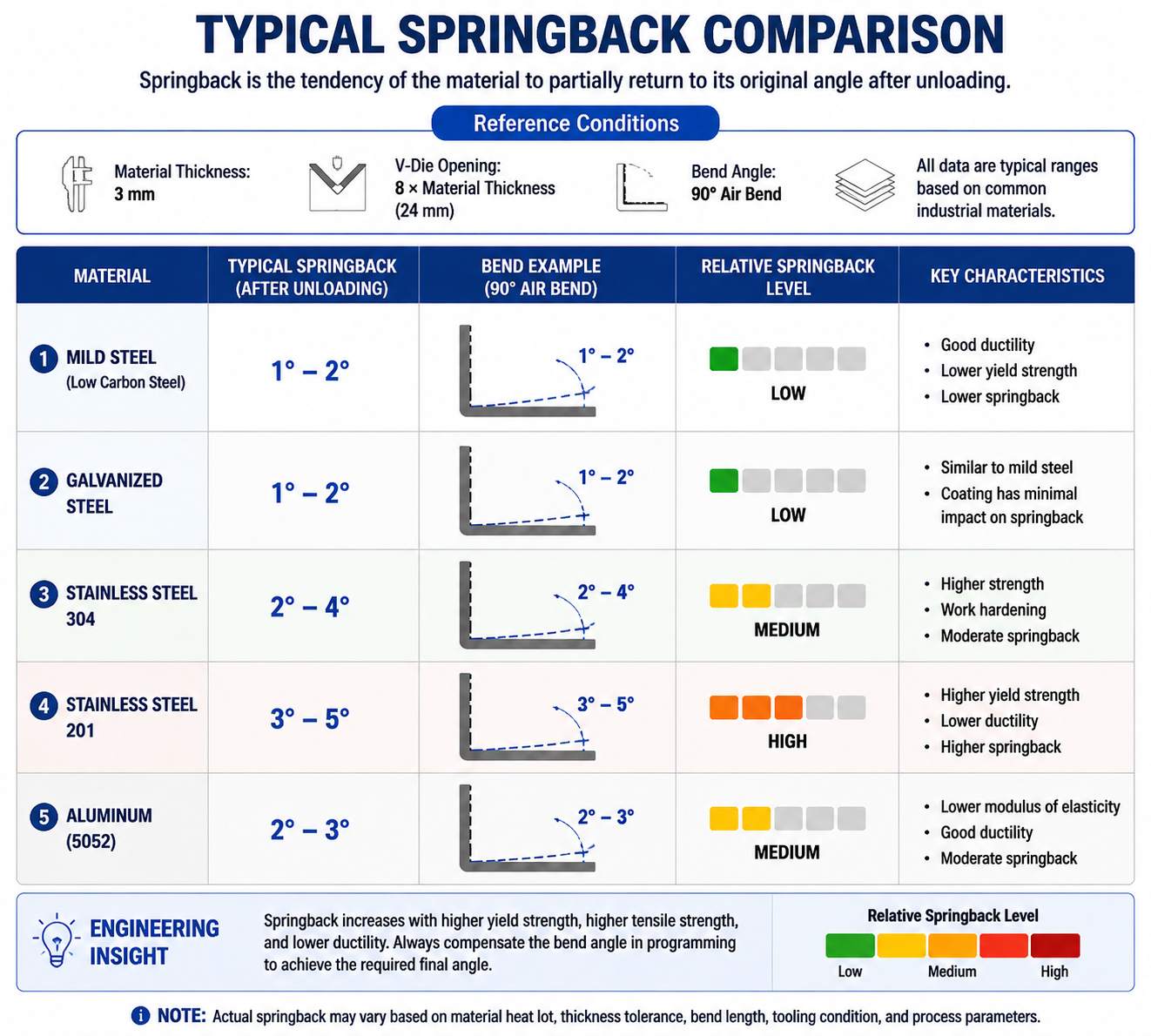

Şekil 3. Yaygın sac metal malzemeler için tipik hava bükme geri yaylanma karşılaştırması.

4. Sebep: Aşınmış veya Hasar Görmüş Aletler

Takım aşınması genellikle kademeli olarak gelişir ve bu nedenle kalite sorunları ortaya çıkana kadar tespit edilmesi zordur. Yaygın takım sorunları arasında yuvarlaklaşmış zımba uçları, aşınmış kalıp omuzları, yüzey hasarı, kırık takım parçaları ve hizalama sorunları yer alır.

Küçük geometrik değişiklikler bile açı tutarlılığını ve yarıçap oluşumunu önemli ölçüde etkileyebilir. Önde gelen imalat tesisleri, görünür arızaları beklemek yerine önleyici denetim programları oluştururlar. Takım bakımı, bükme kalitesini iyileştirmenin en düşük maliyetli yöntemlerinden biridir.

5. Sebep: Makine Sapması ve Kötü Taçlandırma

Pres bükme makinelerinin gövdeleri son derece rijit olsa da, mükemmel derecede rijit değillerdir. Yük altında, gövde ve yatak elastik olarak deforme olur. Bombelenme telafisi yapılmadığında, uzun bir iş parçasının ortası, uçlarından daha büyük bir bükme açısı gösterebilir; çünkü makine merkezde aşağı doğru esner ve bükme ilişkisi bükme çizgisi boyunca değişir.

Üretim Örneği

250 tonluk bir pres bükme makinesinde 4000 mm uzunluğunda bir iş parçasını büken bir üretim ekibi, uçların 90 derece hedefine yakın olduğunu, ancak merkezin önemli ölçüde daha büyük ölçüldüğünü tespit etti. Parça ilk bakışta kabul edilebilir görünüyordu, ancak tüm bükme hattı boyunca yapılan inceleme sapmayı ortaya çıkardı.

Modern bombeli şekillendirme sistemleri bu sapmayı telafi eder ve açı tutarlılığını önemli ölçüde artırır. Uzun parçalar ve yüksek tonajlı uygulamalar için doğru bombeli şekillendirme şarttır.

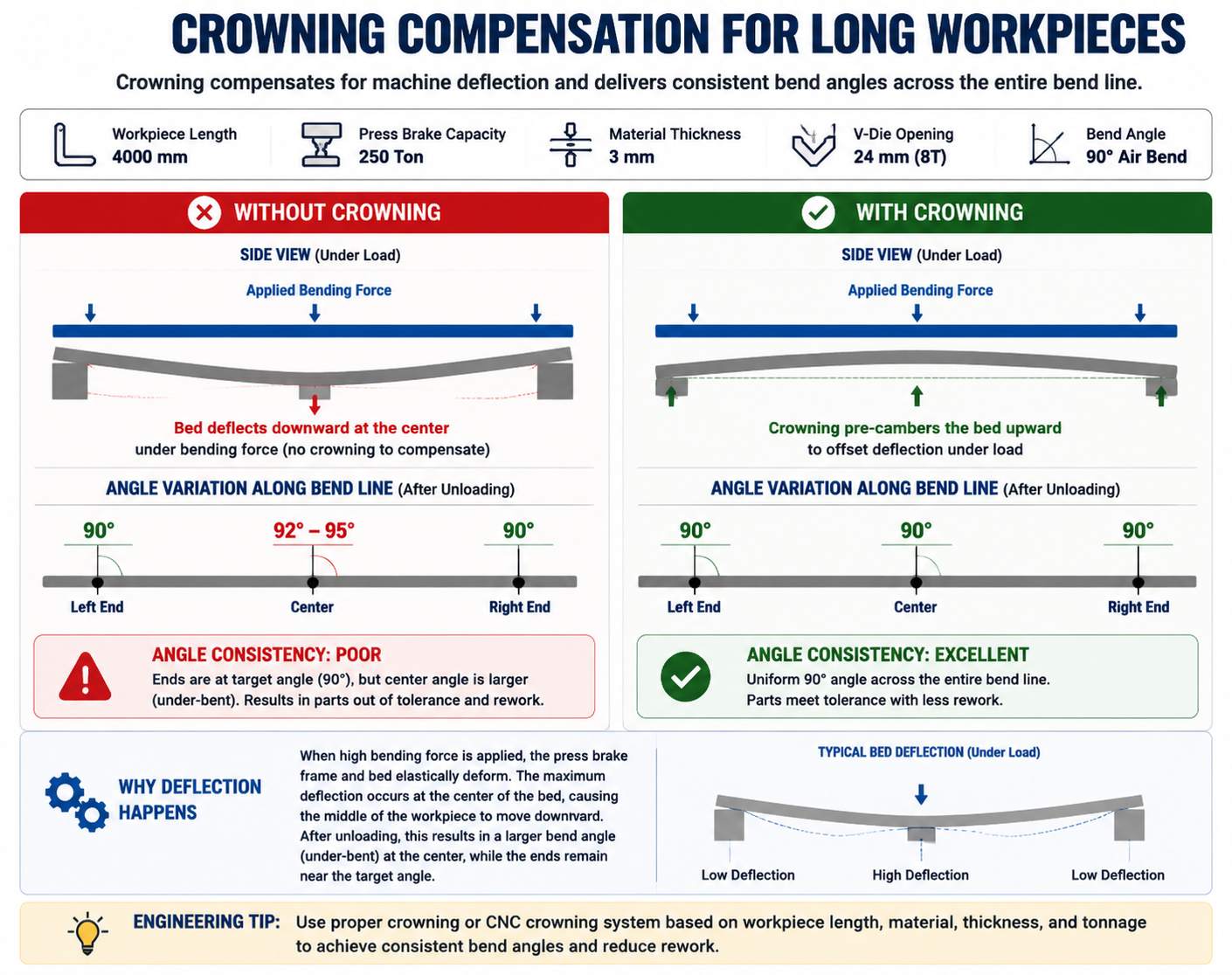

Şekil 4. Taç eğimi telafisi, uzun iş parçalarında tutarlı açıların korunmasına yardımcı olur.

Sebep #6: Arka Dayanak Konumlandırma Hataları

Arka dayama hassasiyeti, flanş boyutlarını doğrudan etkiler. Bükme açıları doğru olsa bile, yanlış konumlandırma kullanılamaz parçalara yol açabilir. Yaygın nedenler arasında servo kalibrasyon hataları, mekanik aşınma, gevşek bileşenler, çarpışma hasarı ve yetersiz bakım yer alır.

Sadece milimetrenin küçük bir bölümü kadar olan konumlandırma hatası, nihai ürünlerde önemli boyut farklılıklarına yol açabilir. Düzenli kalibrasyon ve ilk parça doğrulaması, kritik kalite kontrol uygulamaları olmaya devam etmektedir.

7. Sebep: Kötü Viraj Sırası Planlaması

Bükme problemlerinin çoğu, ilk bükme işlemi yapılmadan çok önce ortaya çıkar. Yanlış bükme sıralaması, parça girişimlerine, takım çarpışmalarına, konumlandırma zorluklarına ve birikmiş boyut hatalarına yol açabilir.

Üretim Örneği

Bir operatör, karmaşık bir muhafaza üzerinde ana uzun flanşı oluşturmadan önce birkaç kısa flanşı büküyor. İlk bükümler, daha sonraki işlemler sırasında konumlandırmayı etkileyerek boyut varyasyonunu ve kurulum süresini artırıyor. Yeniden düzenlenmiş bir sıra, bu etkiyi ortadan kaldırarak hem doğruluğu hem de verimliliği artırıyor.

Sebep #8: Yanlış Bükme Kuvveti veya Tonaj Seçimi

İstikrarlı bükme işlemi, doğru kuvvet hesaplamaları gerektirir. Yetersiz tonaj, malzemenin düzgün şekillendirilmesini engelleyebilir. Aşırı tonaj ise takım ve makine bileşenleri üzerindeki stresi artırır ve takım ömrünü kısaltabilir.

Doğru hesaplamalar, malzeme türü, malzeme kalınlığı, bükme uzunluğu, V açıklığı ve bükme yöntemini dikkate almalıdır. Birçok operatör, kalite sorunlarını sadece kuvveti artırarak çözmeye çalışır. Bu kısa vadede etkili görünse de, genellikle takım aşınması ve makine gerilimiyle ilgili yeni sorunlar yaratır. Mühendislik tabanlı tonaj hesaplamaları daha güvenilir bir çözüm sunar.

9. Sebep: Bükülme Payı ve K-Faktörü Hataları

Düz kalıp geliştirme, doğru bükme payı hesaplamalarına bağlıdır. Yanlış varsayımlar sıklıkla yanlış genel boyutlara, montaj girişimlerine, kaynak zorluklarına ve tekrarlanan kurulum ayarlamalarına yol açar.

Başlıca değişkenler arasında malzeme kalınlığı, iç yarıçap, K faktörü ve bükme yöntemi yer almaktadır. En güvenilir bükme payı değerleri, varsayılan CAD değerlerinden ziyade gerçek üretim ölçümlerinden elde edilir. Bükme verilerini sürekli olarak doğrulayan üreticiler, daha iyi boyutsal tutarlılık elde ederler.

10. Sebep: Standartlaştırılmış Prosedürlerin Eksikliği

Bu kılavuzda ele alınan on nedenin arasında, standardizasyon eksikliği genellikle en zararlı olanıdır. Birçok imalat atölyesi, operatörlerin bireysel deneyimlerine büyük ölçüde bağımlıdır. Sonuç olarak, bir vardiya kabul edilebilir parçalar üretirken, diğer bir vardiya aynı makineyi, aynı malzemeyi ve aynı aletleri kullanarak tutarsız sonuçlar üretebilir.

Dünya standartlarında üreticiler, takım seçimi kurallarını, malzemeye özgü parametreleri, geri yaylanma telafi değerlerini, kurulum prosedürlerini, muayene gereksinimlerini ve kalite kontrol noktalarını tanımlayan belgelenmiş prosedürler aracılığıyla bu değişkenliği azaltırlar. Standardizasyon, bükme kalitesini operatöre bağlı olmaktan süreç bağımlı hale dönüştürür.

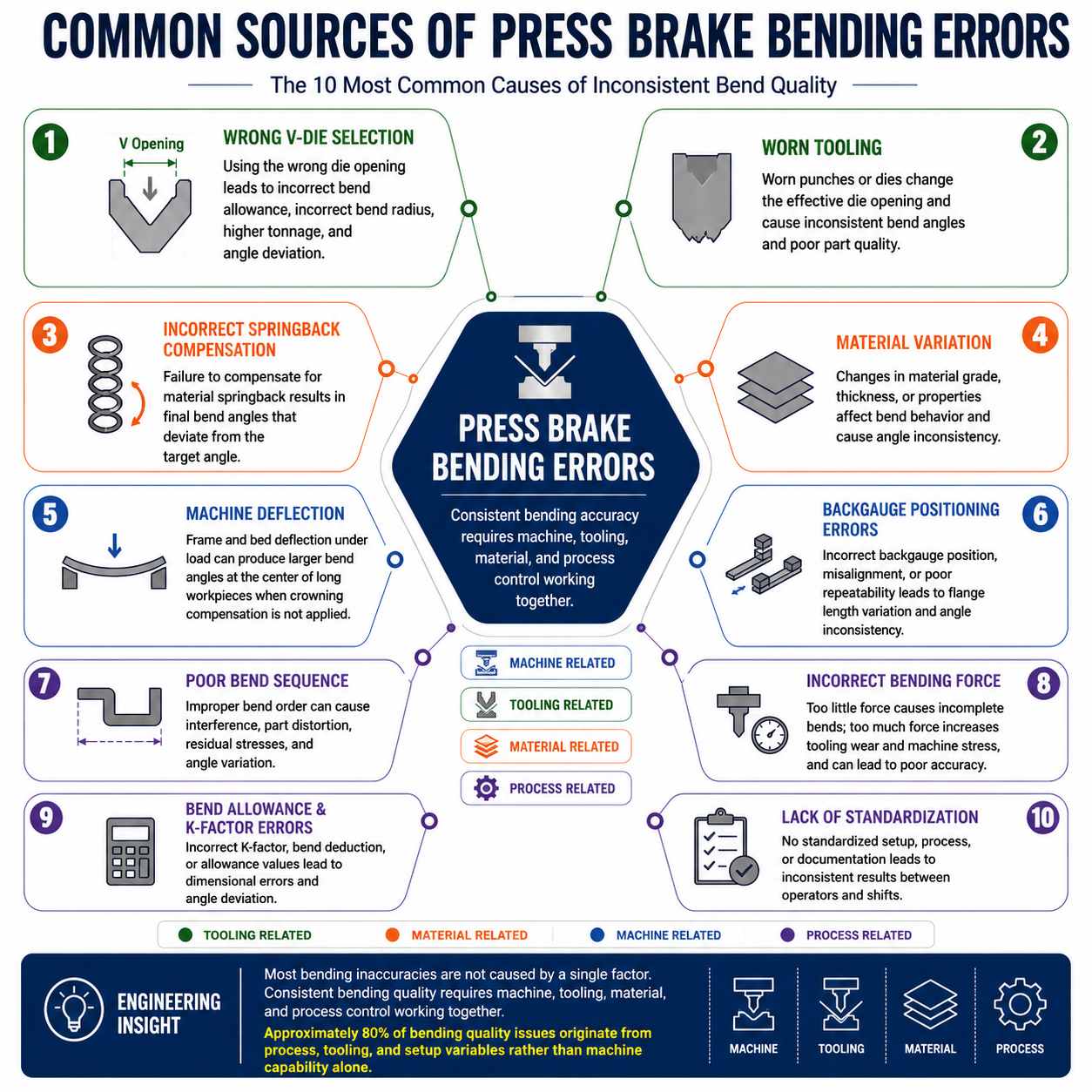

Şekil 5. Takım, malzeme, makine ve proses değişkenlerine bağlı olarak pres freni bükme hatalarının yaygın kaynakları.

Önde Gelen Üreticiler Tekrarlanabilir Doğruluğu Nasıl Elde Ediyor?

Bükme kalitesinde tutarlılıklarıyla bilinen şirketler nadiren deneme yanılma yöntemine başvururlar. Bunun yerine, zaman içinde değişkenliği azaltan ve tekrarlanabilirliği artıran sistemler kurarlar.

· Malzeme veritabanları

· Springback veritabanları

· Standartlaştırılmış takım seçimi

· İlk parça incelemeleri

· Önleyici bakım programları

· Arka dayama kalibrasyon programları

· Süreç dokümantasyonu

· Operatör eğitim sistemleri

Bu uygulamalar, kanıtlanmış kurulum bilgilerinin operatörler, vardiyalar ve üretim partileri arasında tekrarlanmasına olanak sağladığı için rekabet avantajı haline gelir.

Mühendislik Bakış Açısı: Geçici Çözümlerden Sonra Doğruluk Problemleri Neden Sıklıkla Geri Dönüyor?

Sac metal imalatında en sinir bozucu durumlardan biri, bükme probleminin çözülmüş gibi görünmesi, ancak birkaç gün veya hafta sonra tekrar ortaya çıkmasıdır. Operatör açıyı ayarlar, üretim iyileşir ve sorun geçici olarak ortadan kaybolur. Sonra tekrar başlar.

Bu döngü, birçok imalat atölyesinin kök nedenleri değil, belirtileri düzeltmesinden kaynaklanır. Bir atölye tutarsız bükme açıları yaşayabilir ve bükme derinliğini değiştirerek yanıt verebilir. Açı tekrar doğru görünür, ancak gerçek neden malzeme varyasyonu, takım aşınması, bombe ayarları veya geri yaylanma telafisi olabilir. Kök neden hiçbir zaman ele alınmadığı için sorun sonunda tekrar ortaya çıkar.

Bükme Hassasiyet Kontrol Sistemi Oluşturma

Önde gelen üreticiler, bükme doğruluğunu yalnızca deneyimle sağlamazlar. Bükme işlemi etrafında bir kontrol sistemi kurarlar. Pratik bir bükme doğruluğu kontrol sistemi tipik olarak beş katmandan oluşur.

Üretim Vaka Çalışmaları

Vaka Çalışması #1: Paslanmaz Çelik Muhafaza Üretimi

Elektrik muhafazaları üreten bir üretici, yumuşak çelikten paslanmaz çeliğe geçiş yaparken tekrarlayan açısal sapmalar yaşadı. İlk çözüm, bükme derinliğini artırmak ve makine ayarlarını değiştirmek oldu. Sonuçlar geçici olarak iyileşti, ancak tutarsızlık devam etti.

Kök neden analizi, kullanılan geri yaylanma değerlerinin paslanmaz çelik yerine yumuşak çelik için geliştirildiğini gösterdi. Düzeltici işlem, paslanmaz çelik için bir geri yaylanma referans tablosu oluşturmak ve malzemeye özgü telafi değerleri belirlemek oldu. Sonuç olarak, açı varyasyonunda azalma, daha hızlı kurulum ve daha düşük hurda oranı elde edildi.

Vaka Çalışması #2: Uzun İş Parçası Açı Değişimi

Yapısal paneller üreten bir imalat şirketi, orta açının tolerans dışı olduğunu, uçların ise hedef değere yakın olduğunu bildirdi. Operatörler başlangıçta takım aşınmasından şüphelendi. Yapılan inceleme, yetersiz bombelik telafisi olduğunu ortaya çıkardı. Doğru bombelik ayarlamasından sonra, iş parçasının tüm uzunluğu boyunca açı tutarlılığı iyileşti.

Vaka Çalışması #3: Operatörler Arasında Tutarsız Sonuçlar

Bir üretim tesisinde, A vardiyasının tutarlı parçalar ürettiği, B vardiyasının ise sık sık yeniden işleme gerektirdiği bildirildi. Ekipman, malzeme ve takımlar aynıydı. Temel neden, standartlaştırılmış kurulum prosedürlerinin olmamasıydı. Her operatör farklı telafi değerleri, kurulum yöntemleri ve denetim teknikleri kullanıyordu. Belgelenmiş bükme standartları uygulamaya konulduktan sonra, üretim tutarlılığı önemli ölçüde iyileşti.

Bükme Hassasiyeti Hakkındaki Yaygın Mitler

Önerilen Doğruluk Geliştirme Yol Haritası

Üretim atölyeleri için, acil iyileştirmeler arayanlar için, aşağıdaki sıralama genellikle yüksek bir çaba getirisi sağlar. Çoğu üretici, yeni ekipman satın almadan ölçülebilir iyileştirmeler elde edebilir.

Pratik Bükme Doğruluğu Kontrol Listesi

Üretime başlamadan önce aşağıdaki maddeleri doğrulayın:

Bu basit kontrol listesi, birçok yaygın üretim sorununu ortaya çıkmadan önce ortadan kaldırabilir.

Mühendislik Merkezi Kaynak Kılavuzu

Üreticilerin bükme doğruluğunu artırmalarına yardımcı olmak için ZYCO Mühendislik Merkezi, bu kılavuzda ele alınan konuları destekleyen pratik mühendislik kaynakları sunmaktadır.

Bu kaynaklar birlikte, bükme hatalarını azaltmak ve üretim tutarlılığını artırmak için pratik bir çerçeve sunmaktadır.

Çözüm

Pres freniyle bükme doğruluğunu artırmak, daha iyi ekipman satın almaktan çok daha fazlasını gerektirir. Makine, takım, malzeme ve süreç değişkenlerini sistematik olarak kontrol eden üreticiler, sürekli olarak daha iyi kalite, daha düşük hurda oranları ve daha yüksek karlılık elde ederler.Bu, uygun takım seçimi, doğrulanmış malzeme verileri, geri yaylanma kontrolü, makine bakımı, doğru tonaj hesaplamaları, bükme payı doğrulaması, bombelik ayarı, arka dayama kalibrasyonu ve proses standardizasyonunu birleştiren sistematik bir mühendislik yaklaşımı gerektirir.

En başarılı imalatçılar, bükme hassasiyetinin tek bir makine ayarından ziyade tüm bir üretim sisteminin sonucu olduğunu anlarlar. Bu kılavuzda ele alınan on faktörü kontrol ederek, üreticiler hurda miktarını azaltabilir, tutarlılığı artırabilir, verimliliği yükseltebilir ve dünya çapındaki müşterilerine daha yüksek kaliteli ürünler sunabilirler.

Üretim toleransları daralmaya ve müşteri beklentileri yükselmeye devam ettikçe, mühendislik odaklı bükme uygulamaları, başarılı sac metal imalatının en önemli temellerinden biri olmaya devam edecektir.

Daha fazla bilgi edin

ZYCO Mühendislik Merkezi'ni keşfedin:

calculator.zycomachine.com/engineering-tools

SSS Şema İçeriği

Viraj açım neden tutarsız?

Tutarsız bükme açıları genellikle malzeme varyasyonundan, geri yaylanma farklılıklarından, takım aşınmasından, bombelik sorunlarından, arka dayama konumlandırma hatalarından veya tutarsız kurulum prosedürlerinden kaynaklanır.

V-şekilli kalıp açıklığı bükme doğruluğunu nasıl etkiler?

V-açılımı, kuvvet gereksinimlerini, iç yarıçapı, geri yaylanma davranışını, yüzey kalitesini ve açı tutarlılığını etkiler. Yanlış açılım seçimi genellikle istikrarsız sonuçlara yol açar.

Malzeme türü geri yaylanmayı etkiler mi?

Evet. Farklı malzemeler farklı geri yaylanma değerleri üretir. Paslanmaz çelik genellikle yumuşak çeliğe göre daha fazla geri yaylanma üretirken, alüminyum genellikle farklı yarıçap ve telafi varsayımları gerektirir.

Uzun bir iş parçasında farklı bükülme açılarına ne sebep olur?

Makine sapması ve yetersiz bombe telafisi, uzun parçalarda açı varyasyonunun yaygın nedenleridir.

Pres bükme aletleri ne sıklıkla kontrol edilmelidir?

Kontrol sıklığı üretim hacmine ve malzeme türüne bağlıdır, ancak aşınmaya bağlı hassasiyet sorunlarını önlemek için takımların düzenli olarak kontrol edilmesi gerekir.

Daha iyi bir pres freni tüm hassasiyet sorunlarını çözebilir mi?

Hayır. Bükme hassasiyeti, makine, takım, malzeme ve proses kontrolünün birlikte çalışmasına bağlıdır.

Bükme tutarlılığını iyileştirmenin en hızlı yolu nedir?

Kurulum prosedürlerinin, V-kalıp seçiminin, geri yaylanma telafisinin ve ilk parça denetiminin standartlaştırılması genellikle en hızlı iyileştirmeleri sağlar.

Farklı operatörler neden farklı sonuçlar elde ediyor?

Çoğu durumda, operatörler arası farklılıklara makine kapasitesinden ziyade tutarsız prosedürler neden olur.
