Sac Metal İşleme Ustaları, Pres Fren Operatörleri ve İmalat Mühendisleri için Pratik Bir Mühendislik Kılavuzu

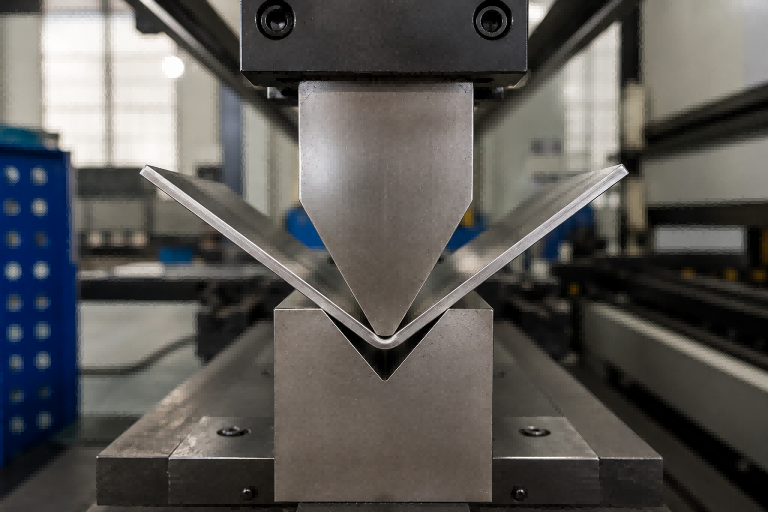

 Şekil 1. Zımba, sac ve V-kalıp hizalamasıyla paslanmaz çelik hava bükme örneği.

giriiş

Pres bükme işleminde en önemli kararlardan biri, doğru V kalıp açıklığını seçmektir. Birçok operatör, V açıklığının malzeme kalınlığının yaklaşık sekiz katı olması gerektiği geleneksel kuralıyla başlar. Bu kural faydalıdır, ancak sadece bir başlangıç ​​noktasıdır. Gerçek üretimde, doğru kalıp açıklığı ayrıca malzeme kalitesine, gerekli iç yarıçapa, geri yaylanma davranışına, yüzey kalitesine, bükme uzunluğuna, makine tonajına ve takım durumuna da bağlıdır.

Bir pres bükme makinesi modern, güçlü ve hassas bir şekilde programlanmış olabilir, ancak alt kalıp açıklığı malzeme ve parça gereksinimine uygun değilse, nihai sonuç yine de istikrarsız olabilir. Yaygın sorunlar arasında aşırı geri yaylanma, tutarsız bükme açıları, çatlama, görünür kalıp izleri, yanlış düz uzunluk ve gereksiz takım aşınması yer alır. Yüksek hacimli sac metal üretiminde, bu sorunlar hızla sadece teknik sorunlar değil, üretim maliyeti sorunları haline gelir.

Bu kılavuz, profesyonel imalatçıların pratik üretimde V kalıp açıklıklarını nasıl seçtiklerini açıklamaktadır. Bükme doğruluğunu artırmak, yeniden işleme ihtiyacını azaltmak ve daha tekrarlanabilir bir bükme süreci oluşturmak isteyen sac metal imalatçıları, pres bükme operatörleri, kalıp mühendisleri ve üretim yöneticileri için yazılmıştır.

V Die Açılışı Neden Önemli?

V şeklindeki kalıp açıklığı, hava bükme işlemi sırasında sac metalin nasıl desteklendiğini kontrol eder. Sac, alt kalıbın iki omuzuna temas ederken, zımba malzemeyi V oluğuna doğru bastırır. Hava bükme işleminde malzeme tamamen dibe vurmadığı için, V açıklığının geometrisi, nihai bükme yarıçapı ve boşaltma sonrası elastik geri kazanım miktarı üzerinde doğrudan bir etkiye sahiptir.

Daha küçük bir V açıklığı genellikle daha dar bir iç yarıçap oluşturur, ancak aynı zamanda gerekli bükme kuvvetini de artırır. Bu, pres frenine binen yükü artırabilir, takım aşınmasını artırabilir ve malzeme yüzeyinde daha güçlü basınç izleri oluşturabilir. Daha büyük bir V açıklığı gerekli tonajı azaltır ve malzeme akışını iyileştirebilir, ancak genellikle daha büyük bir iç yarıçap oluşturur ve geri yaylanmayı artırabilir.

Bu nedenle, V-açılımı seçimi sadece bir kurulum alışkanlığı değildir. Tüm bükme sürecini etkileyen bir mühendislik kararıdır. Doğru seçim, bükme yarıçapı, geri yaylanma, yüzey kalitesi, makine kapasitesi, takım ömrü ve nihai parça toleransı arasında bir denge sağlar.

Geleneksel 8 Kat Kalınlık Kuralı

Pres freniyle hava bükmede en yaygın kullanılan kılavuz, 8 kat malzeme kalınlığı kuralıdır. Bu kılavuza göre, V açıklığı yaklaşık olarak sac kalınlığının sekiz katıdır. Örneğin, 2 mm'lik bir sac genellikle V16 kalıbıyla, 3 mm'lik bir sac ise genellikle V24 kalıbıyla başlanır.

Bu kural, birçok yumuşak çelik uygulaması için pratik bir denge sağladığı için popülerdir. Genellikle makul bir iç yarıçap, kabul edilebilir geri yaylanma ve yönetilebilir tonaj gereksinimleri sağlar. Dolaplar, makine kapakları, braketler ve endüstriyel muhafazalar gibi genel imalat parçaları için 8× kuralı genellikle güvenilir bir başlangıç ​​noktasıdır.

Ancak, 8 kat kuralı asla mutlak bir kural olarak ele alınmamalıdır. Paslanmaz çeliğin geri yaylanmasını, alüminyumun sertliğini, ağır levha tonajını, estetik yüzey gereksinimlerini veya belirli tasarım yarıçapı gereksinimlerini otomatik olarak hesaba katmaz. Deneyimli pres bükme operatörleri 8 kat kuralını ilk referans olarak kullanır, ardından gerçek bükme koşullarına göre ayarlama yaparlar.

V-şekilli açıklığın büküm yarıçapını nasıl etkilediği

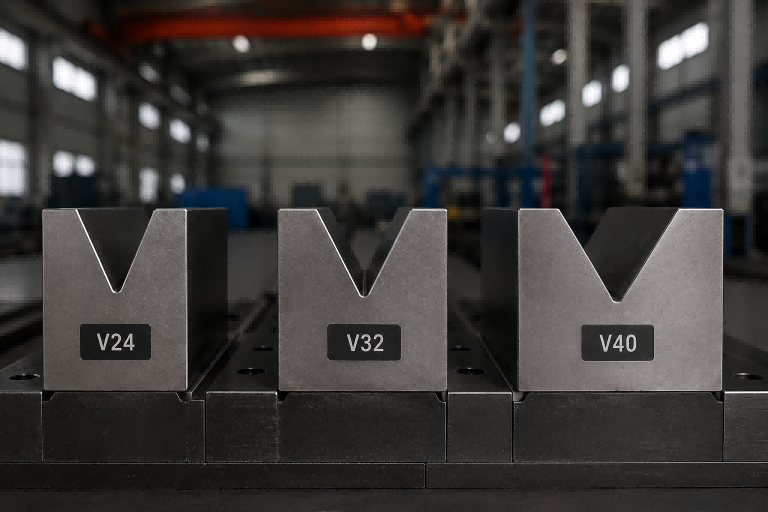

 Şekil 2. Farklı alt kalıp açıklık boyutlarını gösteren V24, V32 ve V40 karşılaştırması.

Daha büyük bir V açıklığı genellikle daha büyük bir iç bükme yarıçapı üretir. Bunun nedeni, malzemenin daha geniş bir mesafe boyunca desteklenmesi ve daha büyük bir deformasyon bölgesi etrafında şekillenmesidir. Daha küçük bir V açıklığı ise daha dar bir bükme yarıçapı oluşturur çünkü malzeme daha dar bir şekillendirme alanına zorlanır.

Bu ilişki, düz kalıp hesaplaması için çok önemlidir. Bükme payı, bükme indirimi ve K faktörü, gerçek iç yarıçaptan etkilenir. Atölye, bükme varsayımlarını güncellemeden V24'ten V32'ye geçerse, nihai düz uzunluk ve montaj uyumu değişebilir.

Basit parçalar için küçük bir yarıçap farkı önemli olmayabilir. Ancak hassas muhafazalar, kaynaklı montajlar veya diğer parçalarla uyumlu olması gereken bileşenler için yarıçap tutarlılığı kritik önem taşır. Bu nedenle seçilen V açıklığı hem malzeme kalınlığına hem de tasarım gereksinimine uygun olmalıdır.

V-açılımının geri yaylanmayı nasıl etkilediği

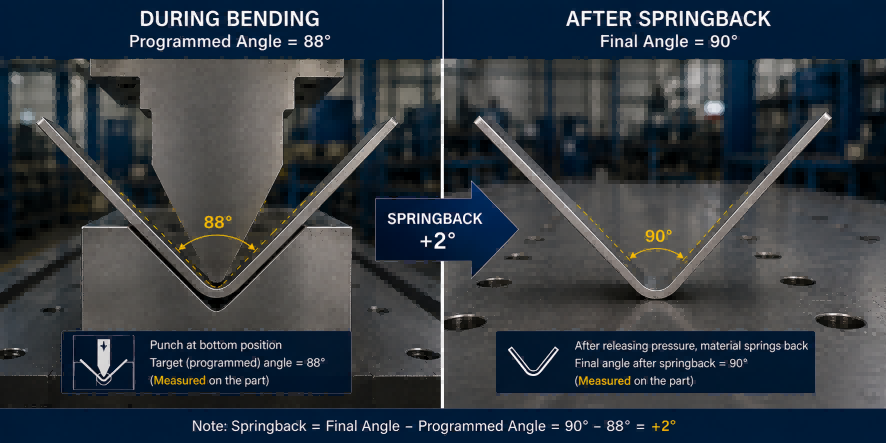

 Şekil 3. Geri yaylanma telafisi prensibi: programlanmış aşırı bükülme açısı ve son serbest bırakılma açısı.

Geri yaylanma, bükme kuvveti kaldırıldıktan sonra meydana gelen elastik toparlanmadır. Tüm sac metal malzemeler bir dereceye kadar geri yaylanır, ancak paslanmaz çelik ve yüksek mukavemetli malzemeler genellikle yumuşak çeliğe göre daha fazla geri yaylanma gösterir.

V şeklindeki açıklık, bükülme yarıçapını etkilediği için geri yaylanmayı da etkiler. Daha büyük V açıklıkları genellikle daha büyük yarıçaplar oluşturur ve daha büyük yarıçaplar genellikle daha fazla elastik geri kazanım sağlar. Bu nedenle, bir parça şekillendirilirken doğru görünebilir ancak zımba geri çekildikten sonra hafifçe açılabilir.

Pratikte paslanmaz çelik bükme işlemlerinde, operatörler genellikle fazla bükme yaparak telafi ederler. Örneğin, hedef son açı 90° ise, malzeme ve takım kurulumuna bağlı olarak programlanan bükme açısı biraz daha küçük, örneğin 88° veya 89° olabilir. Bu telafi, tahmine dayalı olmaktan ziyade, test bükmeleri ve üretim deneyimine dayanmalıdır.

V-açılımının tonajı nasıl etkilediği

V açıklığı ne kadar küçükse, gereken bükme kuvveti de o kadar yüksek olur. Bu, en önemli üretim hususlarından biridir. Daha küçük bir kalıp seçmek daha dar bir yarıçap oluşturmaya yardımcı olabilir, ancak makineyi kapasite sınırına da yaklaştırabilir. Bu da çerçeve, zımba, kalıp ve hidrolik sistem üzerindeki stresi artırır.

Daha büyük bir V açıklığı, tonaj ihtiyacını azaltır. Bu, uzun bükümler, kalın malzemeler ve takım ömrünün ve makine yükünün önemli olduğu yüksek hacimli üretim için faydalı olabilir. Bununla birlikte, aşırı büyük bir kalıp kullanmak, çok büyük bir yarıçap oluşturabilir veya geri yaylanmayı kabul edilebilir sınırların ötesine çıkarabilir.

Profesyonel bir bükme işleminde, daha küçük bir V açıklığı seçmeden önce her zaman tonaj kontrol edilmelidir. Takım seçimi ve tonaj hesaplaması ayrı ayrı değil, birlikte ele alınmalıdır.

Malzemeye Özgü V-Açma Önerileri

Yumuşak Çelik

Yumuşak çelik, genel pres bükme işlemleri için en öngörülebilir malzemedir. Çoğu pnömatik bükme uygulaması için 8× kuralı iyi sonuç verir. 3 mm'lik yumuşak çelik bir parça genellikle V24 ile başlarken, 4 mm'lik yumuşak çelik genellikle V32 ile başlar. Yumuşak çelik genellikle orta derecede geri yaylanma, iyi şekillendirilebilirlik ve kararlı bükme davranışına sahiptir.

Paslanmaz çelik

Paslanmaz çelik, genellikle daha yüksek akma dayanımına ve daha güçlü elastik geri kazanımına sahip olduğu için daha fazla dikkat gerektirir. Birçok üretim ortamında, paslanmaz çelik 8× ila 10× kalınlık aralığında V açıklıklarından fayda sağlar. Örneğin, 3 mm'lik 304 paslanmaz çelik bir bileşen başlangıç ​​noktası olarak V24 kullanabilir, ancak parçanın daha büyük bir yarıçap, daha düşük yüzey basıncı veya daha iyi kozmetik kalite gerektirmesi durumunda V30 veya V32 düşünülebilir.
Dezavantajı ise geri yaylanmadır. Daha büyük V açıklıkları yüzey gerilimini azaltabilir ancak elastik geri kazanımı artırabilir. Paslanmaz çelik için nihai karar, yarıçap, geri yaylanma, tonaj ve görünüm arasında bir denge kurularak verilmelidir.

Alüminyum

Alüminyum bükme işlemi, alaşım ve sertlik derecesine büyük ölçüde bağlıdır. Yumuşak alüminyum genellikle daha dar bükümlere dayanabilirken, daha sert sertlik dereceleri çatlamayı önlemek için daha büyük yarıçaplar gerektirir. Parçaya ve malzeme durumuna bağlı olarak, genellikle kalınlığın yaklaşık 6 ila 10 katı arasında bir V açıklığı aralığı kullanılır. Dekoratif alüminyum parçalar için yüzey koruması ve takım parlatma da önemlidir.

Ağır Plaka

Kalın levha bükme işlemleri genellikle daha büyük V açıklıkları gerektirir, çoğu zaman kalınlığın 10 ila 12 katı veya daha fazla. Bunun ana nedeni tonajdır. Kalın malzeme yüksek şekillendirme kuvveti oluşturur ve daha büyük bir V açıklığı makine yükünü azaltmaya ve takım ömrünü uzatmaya yardımcı olur. Kalın levha uygulamaları için makine kapasitesi, takım derecelendirmesi ve bükme uzunluğu dikkatlice kontrol edilmelidir.

Pratik Mühendislik Vaka Çalışmaları

Kasa 1 – 3 mm Yumuşak Çelik Muhafaza

Endüstriyel muhafazalar üreten bir imalat atölyesi, 3 mm kalınlığındaki yumuşak çelik için V24 kullandı. Sonuç olarak, istikrarlı bükme yarıçapı, yönetilebilir tonaj ve normal açı telafisinden sonra tutarlı 90° bükümler elde edildi. Bu, 8× kuralının iyi performans gösterdiği tipik bir örnektir.

Kasa 2 – 3 mm 304 Paslanmaz Çelik Panel

Aynı V24 açıklığı 3 mm kalınlığındaki 304 paslanmaz çelik üzerinde test edildi. Bükülme kabul edilebilir düzeydeydi, ancak geri yaylanma yumuşak çeliğe göre daha yüksekti. Operatör, programlanmış açıyı ayarladı ve üretimden önce örnek bükülmelerle son parçayı doğruladı.

3. Durum – Dekoratif Paslanmaz Çelik Bileşen

Dekoratif paslanmaz çelik panel, daha küçük bir açıklıkla büküldüğünde görünür kalıp izleri gösterdi. Daha büyük bir V açıklığı, malzeme yüzeyindeki yerel basıncı azalttı ve görünümü iyileştirdi, ancak ek geri yaylanma telafisi gerekti.

Vaka 4 – Alüminyum Elektronik Muhafaza

2 mm kalınlığındaki alüminyum gövdenin çatlamadan düzgün bir şekilde bükülmesi gerekiyordu. Takım seçimi, yalnızca kalınlığa değil, alaşımın durumuna ve gerekli yarıçapa göre yapıldı. Son V-açılımı, istikrarlı bir yarıçap ve kabul edilebilir bir estetik kalite sağladı.

Vaka 5 – Ağır Levha Yapısal Parça

12 mm'lik karbon çelik bir parça, başlangıçta daha küçük bir kalıp açıklığıyla test edildi. Tonaj, verimli üretim için çok yüksekti. V-açıklığının artırılması, makine yükünü azalttı ve kabul edilebilir parça geometrisini korurken takım ömrünü iyileştirdi.

V Açılışında Sık Yapılan Seçim Hataları

· Her malzeme için aynı V açıklığını kullanmak.

· Yarıçapı veya geri yaylanmayı kontrol etmeden 8× kuralını takip etmek.

· Daha sıkı bir büküm elde etmek için, tonajı kontrol etmeden daha küçük bir kalıp seçmek.

· Dekoratif parçalar için yüzey kalitesi gerekliliklerini göz ardı etmek.

· Üretim sırasında kalıp varsayımlarını güncellemeden takım değiştirme.

· Seri üretim öncesinde numune bükümlerini atlamak.

· Aşınmış kalıpları kullanarak ve sorunun sadece makine kalibrasyonundan kaynaklandığını varsayarak.

· V yonga seçimini mühendislik kararı yerine bir kurulum alışkanlığı olarak ele almak.

SSS

S: 3 mm kalınlığındaki yumuşak çelik için hangi V-açıklığını kullanmalıyım?
A: V24, hava bükme için yaygın bir başlangıç ​​noktasıdır.

S: 8 katı kuralı her zaman doğru mudur?
A: Hayır. Bu, evrensel bir kural değil, pratik bir başlangıç ​​noktasıdır.

S: V şeklindeki açıklık geri yaylanmayı etkiler mi?
A: Evet. Daha büyük V açıklıkları genellikle daha büyük yarıçaplar ve daha fazla geri yaylanma yaratır.

S: V-açılımı tonajı etkiler mi?
A: Evet. Daha küçük V şeklindeki açıklıklar daha yüksek bükme kuvveti gerektirir.

S: Paslanmaz çelik için en iyi V-açıklığı hangisidir?
A: Birçok imalatçı, geri yaylanma, yarıçap ve yüzey gereksinimlerine bağlı olarak 8 ila 10 kat kalınlıkla işe başlar.

S: Tek bir V kalıbı tüm malzemeler için kullanılabilir mi?
A: Hayır. Malzeme türü, kalınlığı ve üretim gereksinimleri dikkate alınmalıdır.

S: Malzeme partileri arasında bükme açılarım neden değişiyor?
A: Malzemenin akma dayanımı ve sertliği partiler arasında farklılık gösterebilir ve bu da geri yaylanmayı etkileyebilir.

S: Test bükmeleri yapmalı mıyım?
A: Evet. Seri üretime geçmeden önce, özellikle paslanmaz çelik ve hassas parçalar için test bükmeleri şarttır.

Önerilen Mühendislik Kaynakları

ZYCO Hakkında

ZYCO, küresel üreticiler için pres bükme makineleri, sac metal işleme çözümleri ve mühendislik kaynakları sağlamaktadır. ZYCO Mühendislik Merkezi, imalatçıların pratik bükme prensiplerini anlamalarına, üretim doğruluğunu artırmalarına ve gerçek üretim deneyimine dayanarak daha iyi takım seçimleri yapmalarına yardımcı olmak üzere tasarlanmıştır.

Çözüm

Doğru V kalıp açıklığı yalnızca malzeme kalınlığıyla belirlenmez. Kalınlık başlangıç ​​noktasını sağlar, ancak malzeme davranışı, geri yaylanma, bükme yarıçapı, tonaj, yüzey kalitesi ve üretim hedefleri en iyi nihai seçimi belirler. Bu ilişkileri anlayan imalatçılar, yeniden işleme ihtiyacını azaltabilir, tekrarlanabilirliği artırabilir, takımları koruyabilir ve daha istikrarlı bükme sonuçları elde edebilirler.

Geleneksel 8× kuralı hâlâ değerlidir, ancak en iyi bükme sonuçları mühendislik bilgisini gerçek üretim testleriyle birleştirmekten gelir.
