Pres Bükme Makinesinin Tonajı Doğru Şekilde Nasıl Hesaplanır?
Mühendislik Yöntemleri, Makine Seçimi, Takım Uyumluluğu ve Üretim Doğrulaması
ZYCO Pres Freni Hesaplayıcısı iş akışı, bükme parametrelerinden üretim doğrulamasına kadar.
Sürüm 2.1 Profesyonel Yayın Sürümü | ZYCO Mühendislik Ekibi
Pres bükme makinesinin tonaj hesaplaması sadece bir formül problemi değildir. Bükme hassasiyetini, takım ömrünü, makine güvenilirliğini, üretim maliyetini ve ekipmanın uzun vadeli sağlığını etkileyen pratik bir mühendislik kararıdır. Bu profesyonel yayın, malzeme türü, kalınlık, bükme uzunluğu, V-açıklık seçimi, bükme yöntemi, yük oranı, takım uyumluluğu ve yük yoğunlaşmasının gerçek üretimde nasıl birlikte çalıştığını açıklamaktadır.
Bu kılavuzun amacı, sac metal üreticilerinin basit tonaj tablolarının ötesine geçerek daha güvenli ve tutarlı bir bükme süreci oluşturmalarına yardımcı olmaktır. Örnekler ve rakamlar, ZYCO Mühendislik Merkezi mantığı ve ZYCO Pres Freni Hesaplayıcısı iş akışıyla uyumludur.
Önemli Noktalar 1. Tonaj, malzeme mukavemeti, kalınlığı, büküm uzunluğu ve V açıklığından etkilenir. |
giriiş
Pres bükme makinesinin tonajı nedir?
Doğru tonaj hesaplamasının önemi
Pres Bükme Makinesi Tonajının Arkasındaki Mühendislik Formülü
Maddi Faktörleri Anlamak
Malzeme Kalınlığının Tonajı Nasıl Etkilediği
Bükme Uzunluğunun Tonajı Nasıl Etkilediği
V-şekilli açıklığın tonajı nasıl etkilediği
Hava Bükme vs Dip Vuruş vs Madeni Para Basma
Geri Dönüş Telafisi ve Süreç Doğrulama
Gerçek Üretim Örnekleri
Makine Kapasitesi Seçimi
Takım Uyumluluk Analizi
Yük Konsantrasyonu Analizi
Üretim Sıklığı Neden Önemlidir?
Teorik ve Pratik Tonaj
Dijital Hesap Makineleri ve Modern Üretim
Sık Yapılan Hatalar ve En İyi Uygulamalar
Sıkça Sorulan Sorular
Mühendislik Merkezi Kaynakları
Çözüm
Sac metal imalatında pres bükme tonajı en önemli mühendislik değişkenlerinden biridir. Her başarılı bükme işlemi, boyutsal hassasiyeti, takım ömrünü, makine güvenilirliğini ve üretim verimliliğini korurken, malzemeyi plastik olarak deforme etmek için yeterli kuvvet uygulanmasına bağlıdır.
Önemine rağmen, tonaj imalat sektöründe en yanlış anlaşılan konulardan biri olmaya devam ediyor. Birçok operatör, makine ve ekipman seçerken hala eski tonaj tablolarına, atölye deneyimine veya kaba tahminlere güveniyor. Bu yöntemler tanıdık işler için işe yarasa da, yeni malzemelerle, daha kalın levhalarla, daha uzun bükme uzunluklarıyla veya zorlu üretim gereksinimleriyle çalışırken giderek daha güvenilmez hale geliyor.
Yanlış tonaj hesaplamaları çok çeşitli sorunlara yol açabilir. Yetersiz kuvvet, eksik bükümlere, aşırı geri yaylanmaya, tutarsız açılara ve boyutsal yanlışlıklara neden olabilir. Aşırı kuvvet ise zımba ve kalıp aşınmasını hızlandırabilir, hidrolik sistem üzerindeki stresi artırabilir ve makinenin ömrünü kısaltabilir.
Elektrik panoları, endüstriyel muhafazalar, tarım makineleri, asansör panelleri, paslanmaz çelik ürünler ve yapısal bileşenler üreten üreticiler için, pres bükme makinesinin tonajını doğru bir şekilde hesaplamayı anlamak, kaliteyi korumak ve üretim maliyetlerini kontrol etmek için çok önemlidir.
Bu teknik inceleme, pres freni tonaj hesaplamalarının ardındaki mühendislik prensiplerini açıklamakta ve teorik bilgiyi pratik imalat deneyimiyle birleştirmektedir. Amaç, yalnızca kuvveti doğru bir şekilde hesaplamak değil, aynı zamanda başarılı bükme işlemlerini etkileyen gerçek dünya faktörlerini de anlamaktır.

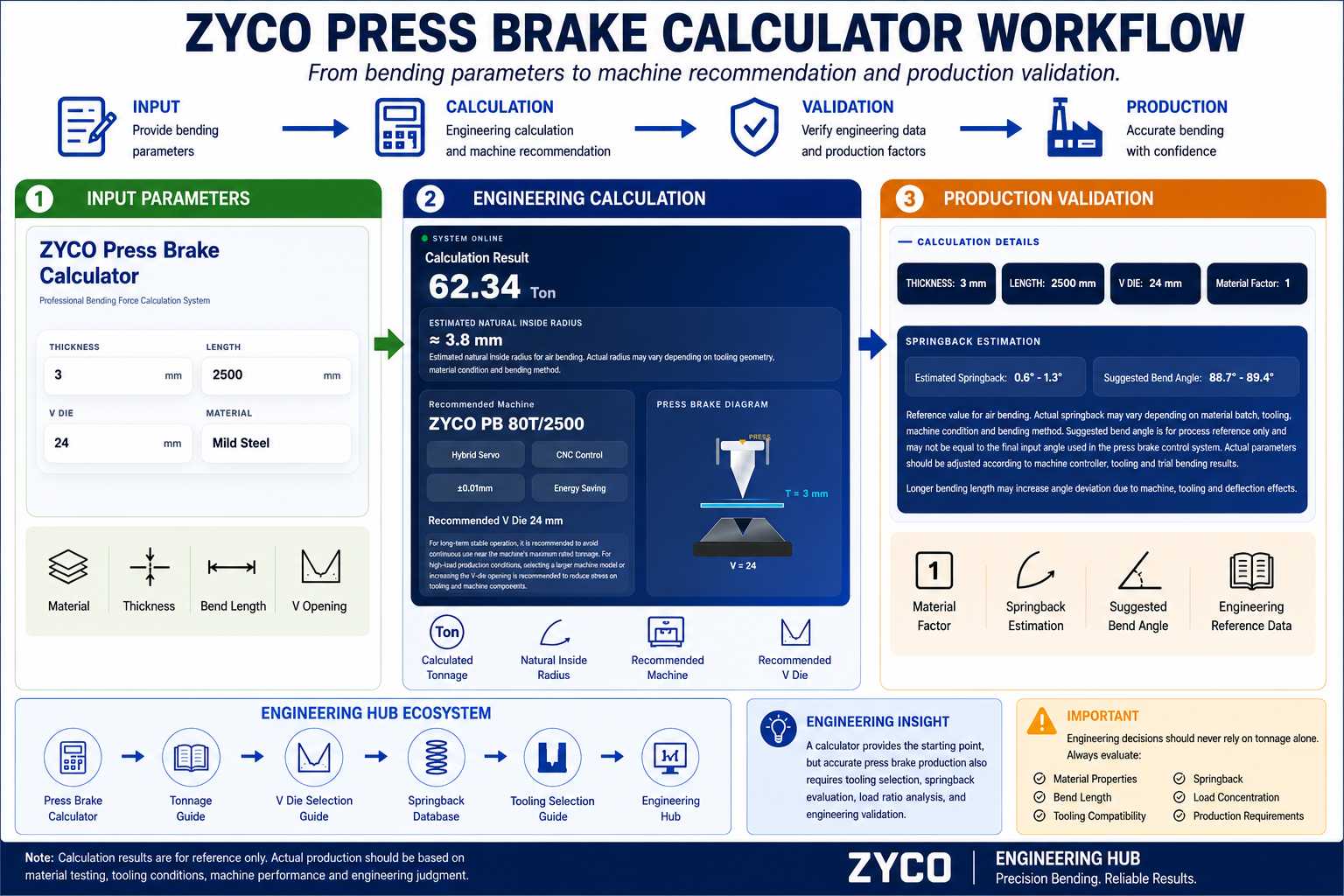

Figür 1. ZYCO Mühendislik İş Akışı, tonaj hesaplamasını, makine önerisini, geri yaylanma tahminini ve üretim doğrulamasını tek bir karar verme sürecine entegre eder.
Pres bükme tonajı, bir sac metal iş parçasını belirli bir bükme açısına kalıcı olarak deforme etmek için gereken kuvvet miktarını ifade eder.
Pres freninin pistonu tarafından üretilen kuvvet, zımba ve kalıp yoluyla malzemeye aktarılır. Kuvvet, malzemenin akma dayanımını aştığında, malzeme plastik olarak deforme olur ve istenen şekli korur.
Gerekli kuvvet, birçok değişkene bağlıdır:
Malzeme türü
Malzeme kalınlığı
Bükme uzunluğu
V-açıklık boyutu
Malzeme dayanımı
Bükme yöntemi
İstenilen bükme açısı
Bu değişkenler bir uygulamadan diğerine önemli ölçüde değişebileceğinden, iki parça görsel olarak benzer görünse bile tonaj gereksinimleri önemli ölçüde farklılık gösterebilir.
Örneğin, 3 mm kalınlığında yumuşak çelikten yapılmış bir elektrik muhafazası ile 3 mm kalınlığında paslanmaz çelikten yapılmış bir muhafaza aynı boyutlara sahip olabilir. Bununla birlikte, paslanmaz çelik bileşen, daha yüksek akma dayanımı ve daha fazla geri yaylanma eğilimi nedeniyle önemli ölçüde daha fazla kuvvet gerektirebilir.
Bu nedenle profesyonel imalat atölyeleri, yalnızca varsayımlara dayanmak yerine tonajı hesaplarlar.
Birçok işletmeci tonaj hesaplamasını makine seçimi aşaması olarak görür. Gerçekte ise, imalat performansının neredeyse her yönünü etkiler.
Doğru hesaplamalar şunların iyileştirilmesine yardımcı olur:
Tonajın hafife alınması durumunda çeşitli sorunlar ortaya çıkabilir:
Eksik bükümler
Aşırı geri yaylanma
Açısal doğrulukta yetersizlik
Ek düzeltme işlemleri
Verimliliğin azalması
Tonajın fazla tahmin edilmesi durumunda:
Takım tezgahları gereksiz strese maruz kalıyor.
Hidrolik sistemler gerekenden daha fazla çalışıyor
Bakım maliyetleri artar.
Ekipman ömrü kısalabilir.
Modern imalat ortamlarında, doğru kuvvet tahmini temel bir mühendislik sorumluluğudur.
ZYCO Mühendislik Merkezi genelinde kullanılan hesaplama yöntemi şöyledir:
Tonaj = (1,33 × T² × L × Malzeme Faktörü) ÷ (V × 20)
Nerede:
1.33 katsayısı, pratik hava bükme koşullarını yansıtmak için kullanılır ve gerçek üretim sonuçlarıyla yakından örtüşür.
Basitleştirilmiş tonaj tablolarının aksine, bu formül birden fazla mühendislik değişkenini aynı anda değerlendirir ve daha gerçekçi kuvvet tahminleri sunar.
Tablo 1. ZYCO pres freni tonaj hesaplamalarında kullanılan malzeme dayanım faktörleri
Malzeme | Mühendislik Faktörü |
Pirinç | 0,60 |
Alüminyum | 0,65 |
Yumuşak Çelik | 1.00 |
304 Paslanmaz Çelik | 1.62 |
201 Paslanmaz Çelik | 1.76 |

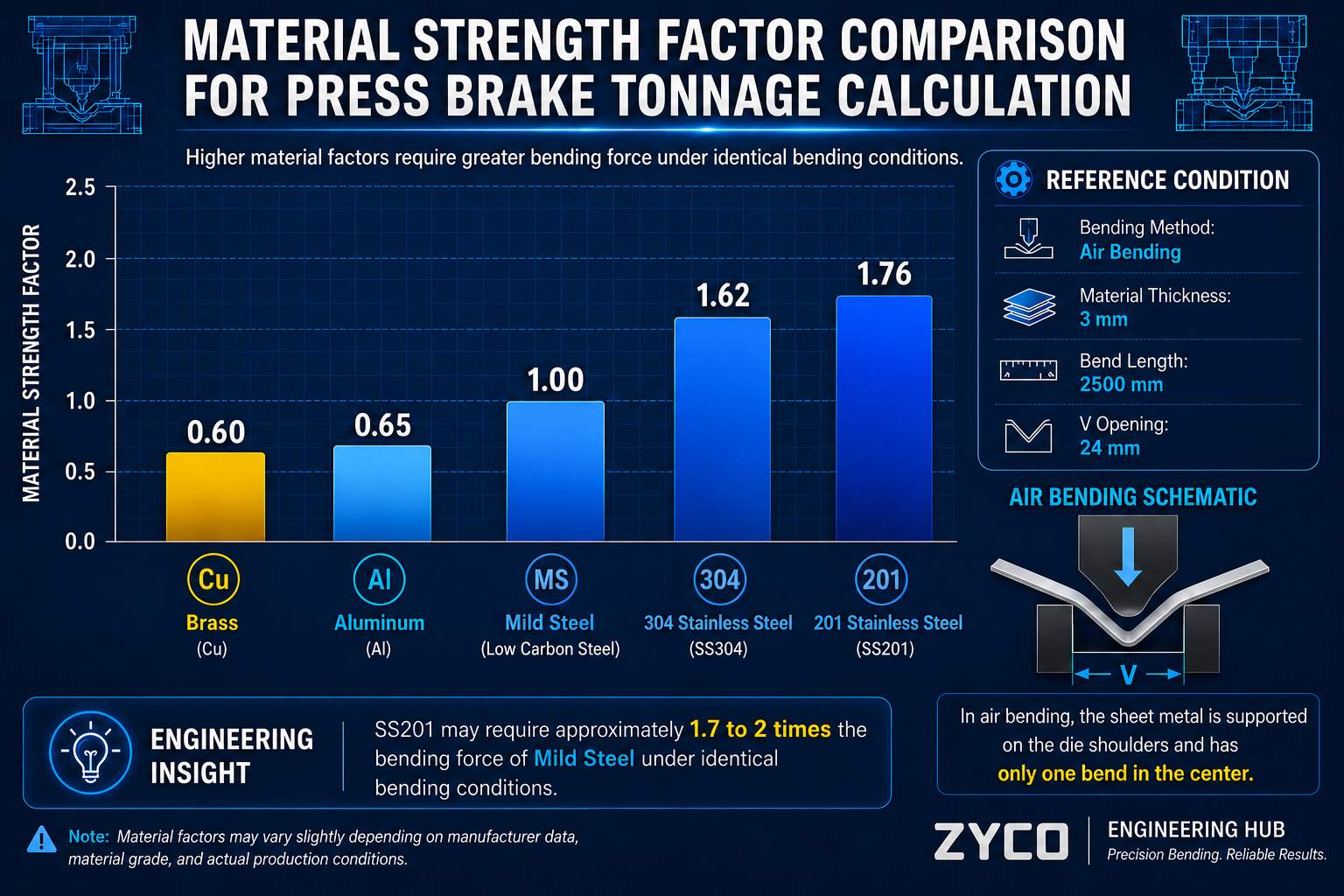

Şekil 2. Pres bükme makinesi tonaj hesaplaması için malzeme dayanım faktörü karşılaştırması. Daha yüksek malzeme faktörleri, aynı bükme koşulları altında daha büyük bükme kuvveti gerektirir.
Her malzemenin bükme kuvveti aynı değildir.
Bunun başlıca nedeni, akma dayanımındaki farklılıktır.
ZYCO Mühendislik Merkezi'nde kullanılan malzeme faktörleri şunlardır:
Bu faktörler, pratik üretim koşullarını yansıtır ve mühendislerin kuvvet gereksinimlerini daha doğru bir şekilde tahmin etmelerini sağlar.
Örneğin:
Paslanmaz çelik bir parça, eşdeğer bir yumuşak çelik parçaya kıyasla %60'tan fazla ek kuvvet gerektirebilir.
Kalınlık ve büküm uzunluğu arttıkça bu fark giderek daha önemli hale gelir.
Önemli kalınlık notu Eğer V-açıklığı sabit kalırsa, bükme kuvveti kalınlığın karesiyle orantılıdır. Ancak pratik hava bükme işlemlerinde, önerilen V-açıklığı genellikle kalınlıkla birlikte artar. V-açıklığı 8T kuralına uyduğunda, 6 mm kalınlığındaki yumuşak çelik levha, aynı bükme uzunluğunda 3 mm kalınlığındaki levhaya göre yaklaşık iki kat daha fazla kuvvet gerektirebilir. |

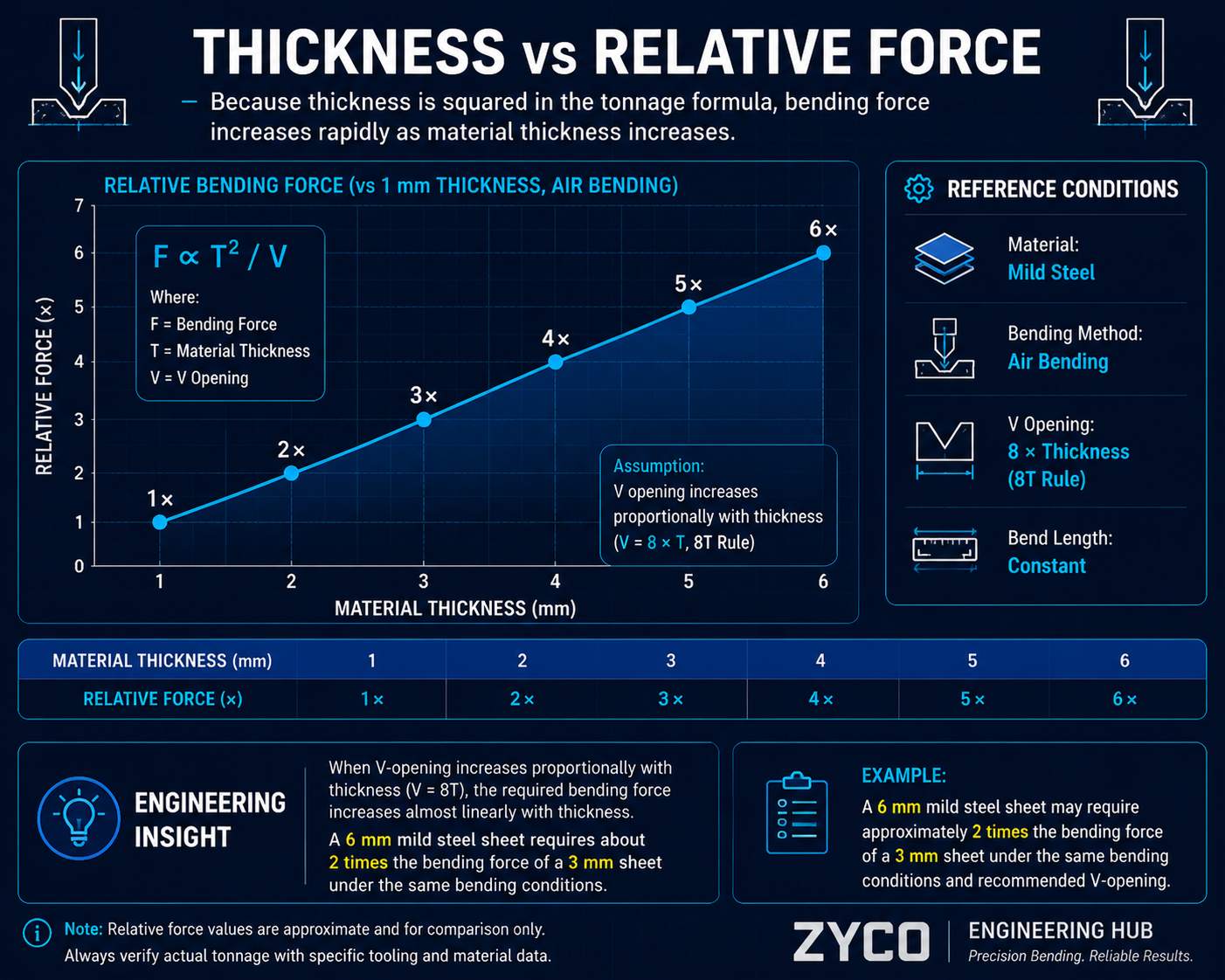

Figür 3. 8T kuralı uyarınca V açıklığının kalınlıkla orantılı olarak arttığı durumda kalınlık ve göreceli kuvvet arasındaki ilişki.
Eğilme hesaplamalarında en etkili değişken genellikle malzeme kalınlığıdır.
Formülde kalınlığın karesi alındığı için, kalınlık arttıkça kuvvet gereksinimleri de hızla artar.
İmalatta en yaygın yanılgılardan biri, kalınlığın iki katına çıkmasının kuvvet gereksinimlerini de iki katına çıkaracağıdır.
Gerçekte:
Kalınlığın 3 mm'den 6 mm'ye çıkarılması, kuvveti yaklaşık olarak artırır. çekmekez.
Bu durum, kalın sac levha uygulamalarının neden ince sac levha uygulamalarına göre çok daha büyük makineler gerektirdiğini açıklamaktadır.
Birçok imalat atölyesi, 100 tonun altındaki makinelerle 3 mm kalınlığındaki yumuşak çeliği rahatlıkla bükebilir. Ancak kalınlık 10 mm, 12 mm veya 16 mm'ye çıktığında, makine gereksinimleri önemli ölçüde değişir.
Bu nedenle, fiyat teklifi verme, proses planlaması, makine seçimi ve takım seçimi sırasında kalınlık dikkatlice değerlendirilmelidir.
Kalınlık genellikle en çok dikkat çeken unsur olsa da, bükme uzunluğu çoğu zaman makinenin gerçek gereksinimlerini belirler.
Bükme uzunluğu ile tonaj arasındaki ilişki doğrusaldır.
Bükme uzunluğu arttıkça, gereken kuvvet miktarı da orantılı olarak artar.
Örneğin:
1000 mm büküm uzunluğunda yaklaşık 25 ton yük gerektiren bir parça, 3000 mm büküm uzunluğunda yaklaşık 75 ton yük gerektirebilir.
Bu prensip, birçok imalat tesisinin nispeten ince malzemeleri işlerken bile uzun yataklı pres frenlerine ihtiyaç duymasının nedenini açıklamaktadır.
Mühendisler her zaman şu hususları değerlendirmelidir:
Malzeme kalınlığı
Bükme uzunluğu
Makine çalışma uzunluğu
Bağımsız değişkenler olarak değil, bütün bir sistem olarak.
Bu değişkenler arasındaki etkileşim, bükme işleminin verimli ve güvenli bir şekilde gerçekleştirilip gerçekleştirilemeyeceğini genellikle belirler.
Tablo 2. Pratik V-açılımı seçim kılavuzu
Kalınlık Aralığı | Tipik V-Açılma Kuralı | Mühendislik Amacı |
8 mm'nin altında | Yaklaşık 8 ton | Genel hava bükme ve genel üretim |
8-25 mm | Yaklaşık 10 ton | Yükü azaltın ve takım ömrünü uzatın |
25 mm'nin üzerinde | Yaklaşık 12 ton | Ağır levha bükme ve daha düşük kuvvet yoğunlaşması |

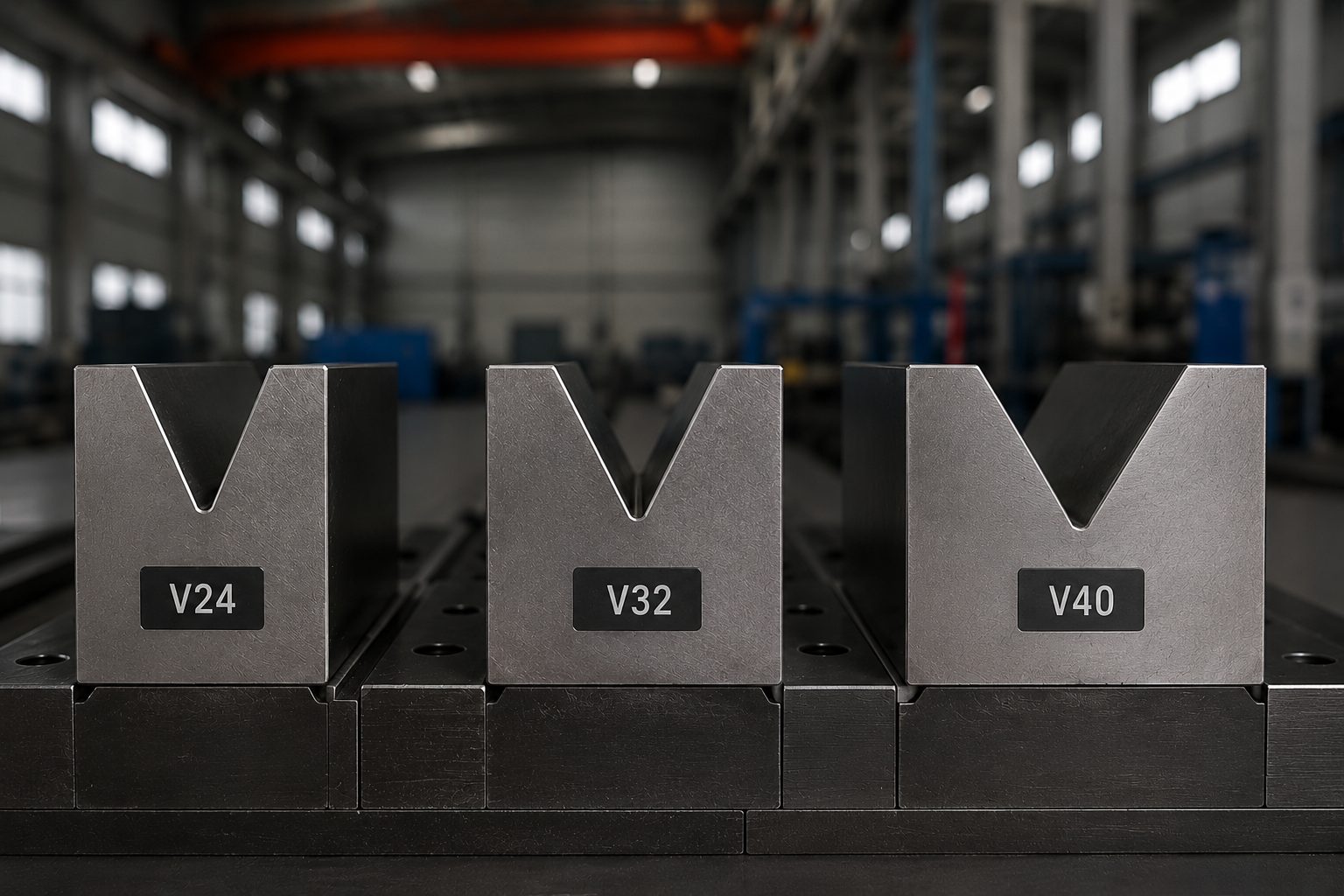

Figür 4V24, V32 ve V40 kalıp örnekleri, V açıklığı boyutunun takım seçimini ve bükme davranışını nasıl değiştirdiğini göstermektedir.
V-açıklık seçimi, eğilme kuvveti gereksinimlerini doğrudan etkiler ve mühendisin kontrolü altındaki en önemli değişkenlerden biridir.
Genel olarak:
Daha büyük V açıklıkları, tonaj gereksinimlerini azaltır.
Daha küçük V açıklıkları, tonaj gereksinimlerini artırır.
Bu durum, daha geniş kalıpların deformasyonu daha geniş bir alana yayması ve böylece malzemeyi bükmek için gereken kuvvet miktarını azaltması nedeniyle meydana gelir.
ZYCO Mühendislik Merkezi'nde kullanılan pratik öneriler şunlardır:
Bu öneriler şu unsurlar arasında bir denge sağlamaktadır:
Kuvvet gereksinimleri
Alet ömrü
Bükme yarıçapı
Geri yaylanma kontrolü
Üretim verimliliği
Birçok operatör, daha küçük bir V açıklığı seçerek geri yaylanmayı azaltmaya çalışır. Bu, açı kontrolünü iyileştirebilse de, kuvvet gereksinimlerini de önemli ölçüde artırır.
Bu nedenle, V-açılımı seçimi her zaman makine kapasitesi ve takım bulunabilirliği ile birlikte değerlendirilmelidir.

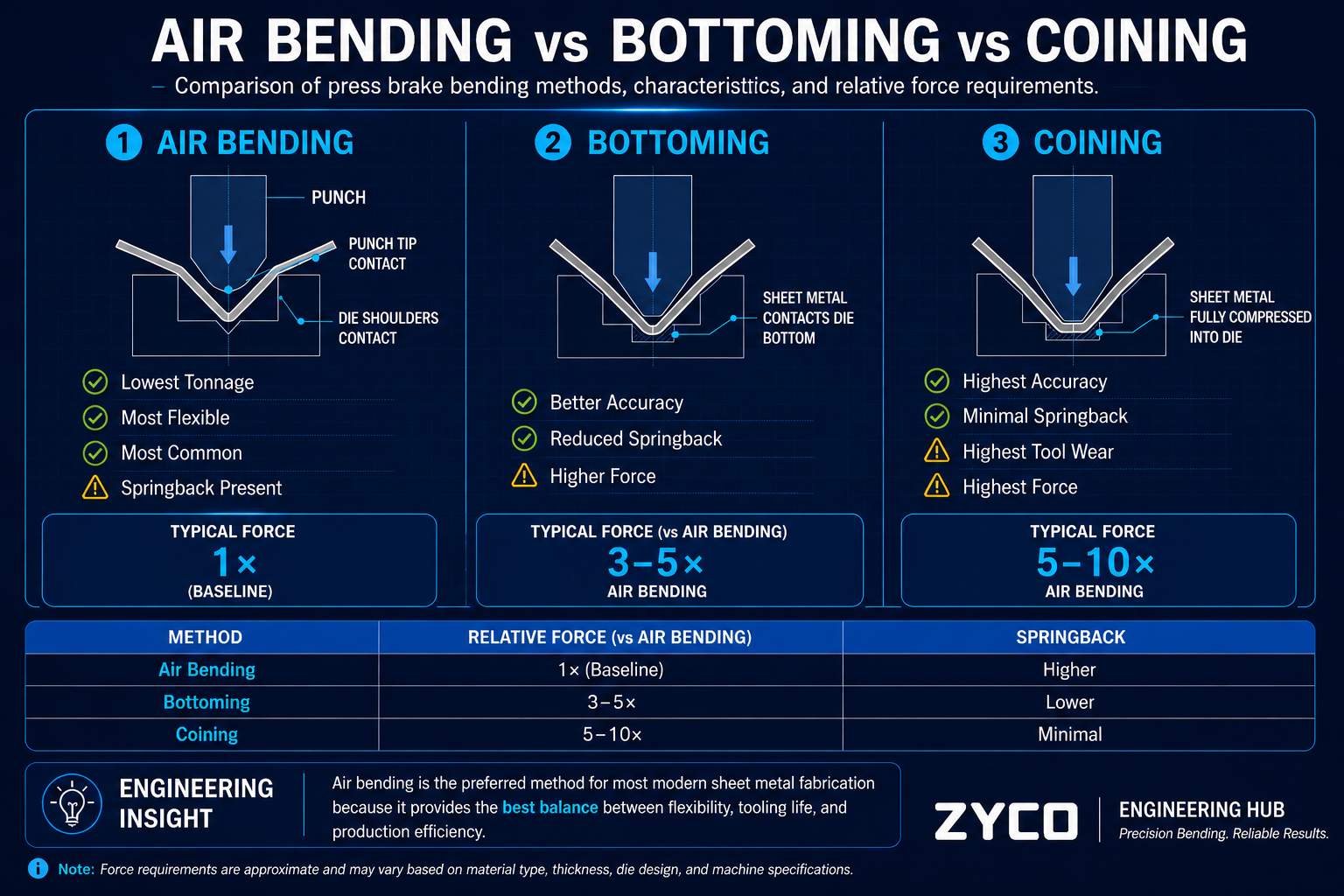

Figür 5Hava bükme, taban bükme ve madeni para basma yöntemlerinin karşılaştırılması. Hava bükme en az kuvvet gerektirirken, madeni para basma en yüksek kuvvet ve takım basıncını gerektirir.
Kullanılan bükme yöntemi, gereken kuvvet üzerinde büyük bir etkiye sahiptir.
Birçok kuvvet tablosu, hangi bükme yöntemini esas aldığını belirtmekte yetersiz kalmakta ve bu da makine seçimi sırasında kafa karışıklığına yol açmaktadır.
Hava Bükme
Hava bükme, modern imalatta en yaygın bükme yöntemi olmaya devam etmektedir.
Avantajları şunlardır:
Daha düşük kuvvet gereksinimleri
Esnek takım seçimi
Azaltılmış takım stoğu
Daha hızlı kurulum
Malzeme yalnızca zımba ucu ve kalıp omuzlarıyla temas ettiğinden, çok daha az kuvvete ihtiyaç duyulur.
Dipte
Dip kısmına baskı uygulayarak malzemenin kalıp boşluğunun daha derinlerine girmesini sağlar.
Avantajlar:
Açı tutarlılığında iyileşme
Azaltılmış geri yaylanma
Dezavantajları:
Daha yüksek kuvvet gereksinimleri
Takım aşınmasında artış
Dip noktasına ulaşmak, eşdeğer hava bükme işlemlerine göre birkaç kat daha fazla kuvvet gerektirebilir.
Para basımı
Madeni para basma işleminde, malzemenin bükülme çizgisinde kalıcı olarak yeniden şekillendirilmesi için son derece yüksek basınç kullanılır.
Avantajlar:
Maksimum açısal doğruluk
Minimal geri yaylanma
Dezavantajları:
Son derece yüksek kuvvet gereksinimleri
Daha yüksek takım stresi
Artan işletme maliyetleri
Çoğu imalat ortamı için, hava bükme en pratik ve ekonomik çözüm olmaya devam etmektedir.
Tonaj hesaplaması, geri yaylanma değerlendirmesinin yerini almaz. Hava bükme işleminde, programlanan açı ile basınç serbest bırakıldıktan sonraki nihai açı farklılık gösterebilir. Bu durum, özellikle paslanmaz çelik, alüminyum ve hassas açı kontrolü gerektiren hassas parçaların bükülmesinde önemlidir.

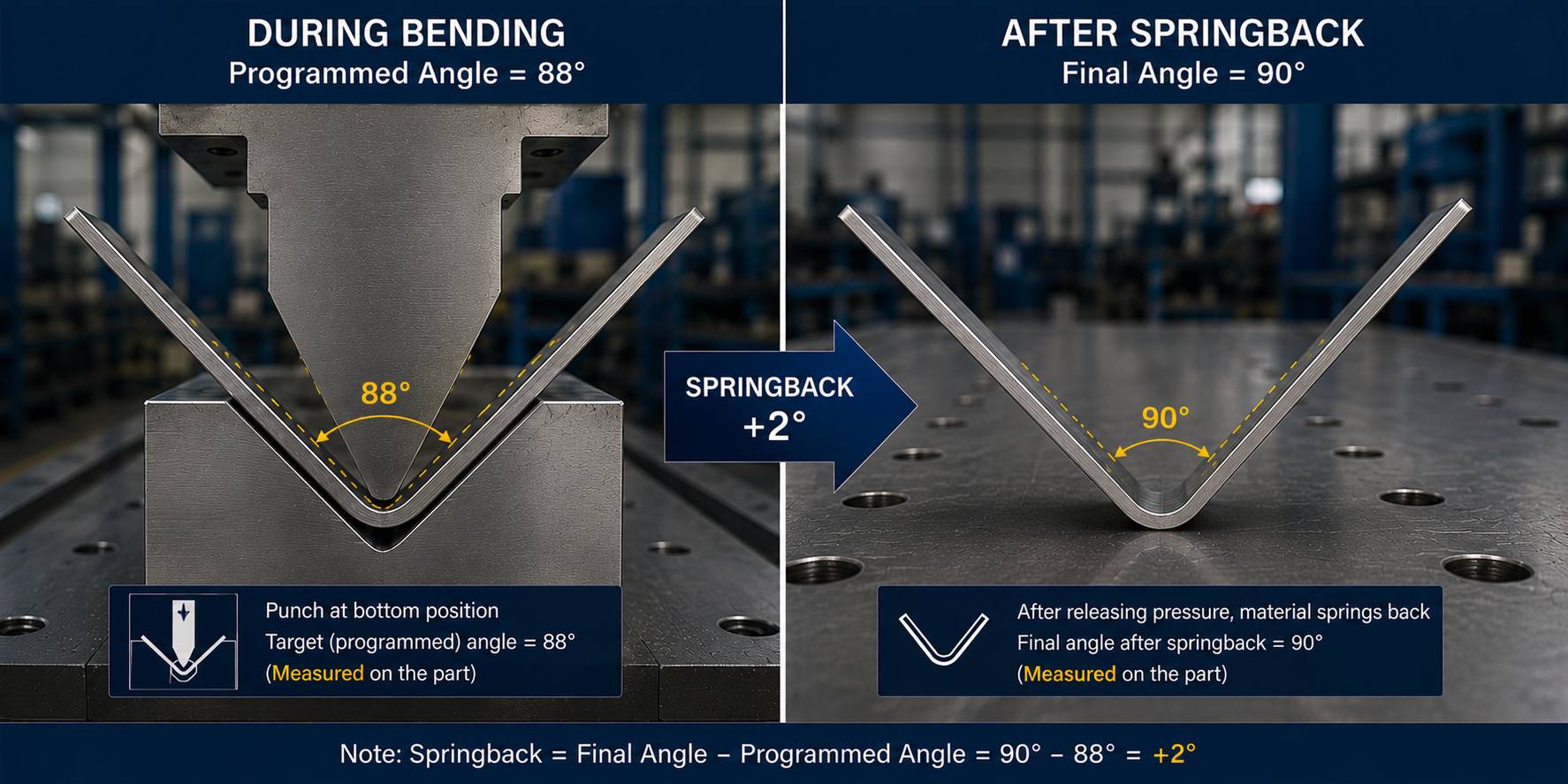

Figür 6Programlanmış bükme açısı ile basınç boşaltıldıktan sonraki nihai açı arasındaki ilişkiyi gösteren geri yaylanma telafisi örneği.
Malzeme: Yumuşak Çelik
Kalınlık: 3 mm
Uzunluk: 2500 mm
V-açılışı: V24
Yaklaşık Kuvvet: 63–64 Ton
Bu örnek, gerçek üretim koşullarına oldukça yakındır ve tonaj hesaplamalarının doğruluğunu teyit etmek için bir referans noktası görevi görür.
Gerçek Üretim Örneği 2 – Paslanmaz Çelik Dekoratif Panel
Malzeme: SS304
Kalınlık: 3 mm
Uzunluk: 2500 mm
V24
Yumuşak çeliğe kıyasla, daha yüksek malzeme faktörü nedeniyle kuvvet gereksinimleri önemli ölçüde artmaktadır.
Geri dönüş telafisi genellikle gereklidir.
Gerçek Üretim Örneği 3 – SS201 Ticari Mutfak Bileşeni
Malzeme: SS201
Kalınlık: 3 mm
Uzunluk: 2500 mm
V24
SS201, daha yüksek akma dayanımı nedeniyle genellikle SS304'e göre daha fazla kuvvet gerektirir.
Gerçek Üretim Örneği 4 – Alüminyum Muhafaza
Malzeme: Alüminyum
Kalınlık: 4 mm
Uzunluk: 3000 mm
V32
Alüminyumun malzeme faktörü daha düşük olduğundan, kuvvet gereksinimleri eşdeğer çelik uygulamalarına göre önemli ölçüde daha düşüktür.
Gerçek Üretim Örneği 5 – Tarım Ekipmanlarının Takviyesi
Malzeme: 6 mm Yumuşak Çelik
Uzunluk: 3200 mm
Uzun büküm uzunluğu, malzeme kalınlığı orta düzeyde kalsa bile, gereken kuvvet miktarını önemli ölçüde artırır.
Gerçek Üretim Örneği 6 – Asansör İç Paneli
Malzeme: SS304
Başlıca zorluk:
Yüzeyin kozmetik kalitesini korurken, geri yaylanmayı kontrol altında tutmak ve yüzey hasarını önlemek.
Gerçek Üretim Örneği 7 – Ağır Levha Yapısal Bileşen
Malzeme: 12 mm Karbon Çelik
Geniş V açıklıkları, gereken kuvvet miktarını azaltır ve takım ömrünü uzatır.
Gerçek Üretim Örneği 8 – Endüstriyel Makine Kapağı
Optimize edilmiş takım seçimi, bükme doğruluğunu korurken makine yükünü azalttı ve üretim verimliliğini artırdı.
Tablo 3. Sürekli üretim yük oranı kılavuzu
Yük Oranı | Üretim Anlamı |
<=85% | İdeal üretim aralığı |
%85-90 | Kabul edilebilir üretim aralığı |
%90-92 | Ağır üretim hattı - izleme durumu |
>%92 | Bir sonraki makine boyutunu seçin |

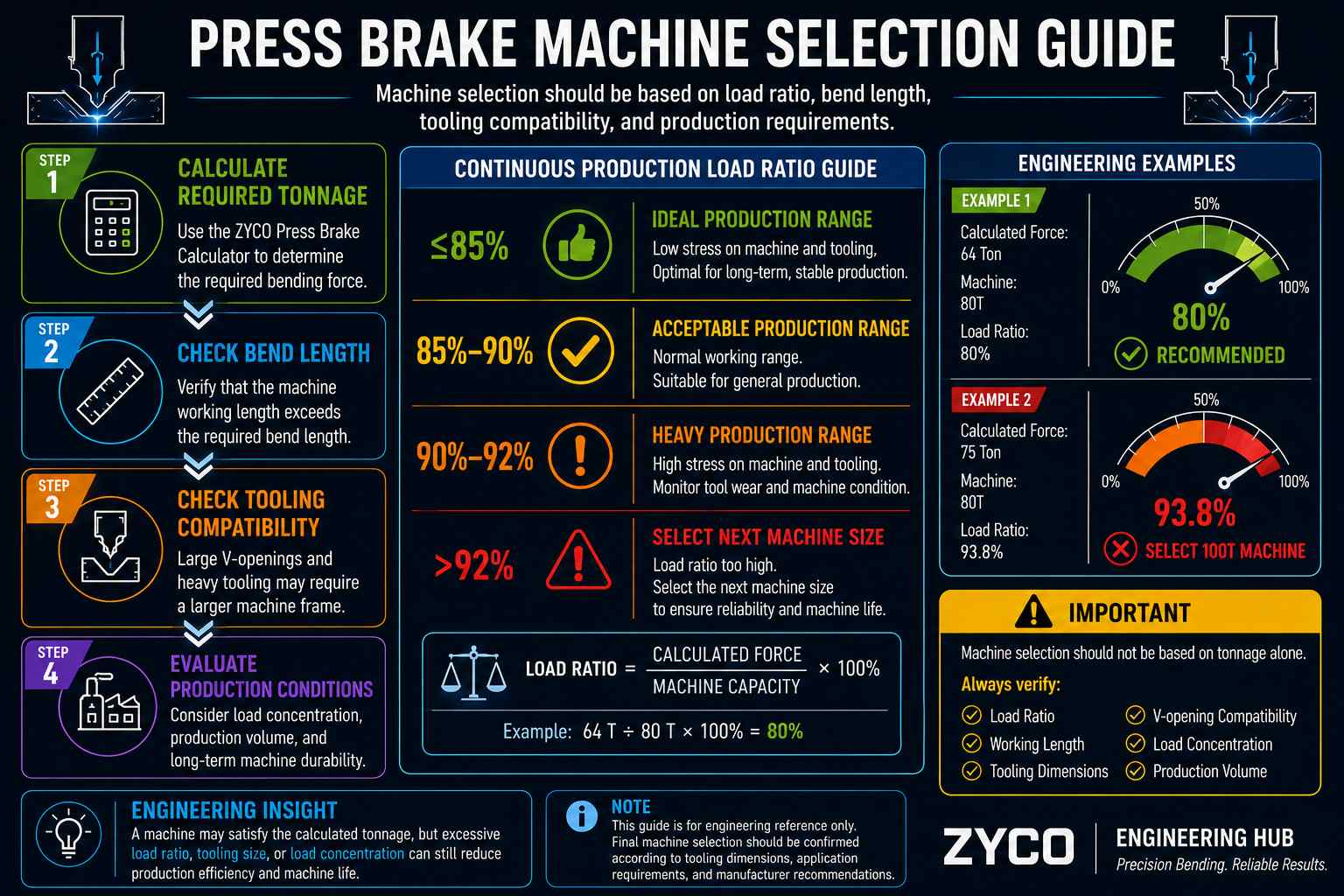

Şekil 7. Yük oranı, bükme uzunluğu, takım uyumluluğu ve üretim gereksinimlerine göre pres bükme makinesi seçim kılavuzu.
Bir makine seçmek, teorik tonaj gereksinimlerini karşılamaktan daha fazlasını gerektirir.
Profesyonel imalat atölyeleri şu değerlendirmeleri yapar:
Gelecekteki üretim gereksinimleri
Takım esnekliği
Güvenlik marjları
Malzeme çeşitliliği
Üretim hacmi
Tipik makine seçim aralıkları şunlardır:
Mevcut gereksinimleri zar zor karşılayan bir makine, gelecekteki üretim olanaklarını sınırlayabilir.
Birçok tonaj kılavuzu, kuvvet hesaplamasından sonra durur.
Deneyimli imalat mühendisleri, başarılı bükme işlemlerinin ek değerlendirme gerektirdiğini bilirler.
Dikkate almak:
Malzeme: 16 mm Yumuşak Çelik
Uzunluk: 600 mm
V açıklığı: 160 mm
Hesaplanan Kuvvet: Yaklaşık 64 Ton
İlk bakışta, 80 tonluk bir pres bükme makinesi yeterli gibi görünüyor.
Ancak kuvvet hesaplaması birkaç kritik soruyu yanıtlamıyor:
Makine fiziksel olarak bir V160 kalıbını alabilir mi?
Yeterli gün ışığı alıyor mu?
Makine stroku yeterli mi?
Aletler güvenli bir şekilde monte edilebilir mi?
Gerekli kuvvet nispeten düşük olsa da, takım gereksinimleri makinenin pratik kapasitesini aşabilir.
Bu örnek, bir makinenin uygunluğunu belirlemede tonajın tek başına neden asla belirleyici faktör olmaması gerektiğini göstermektedir.

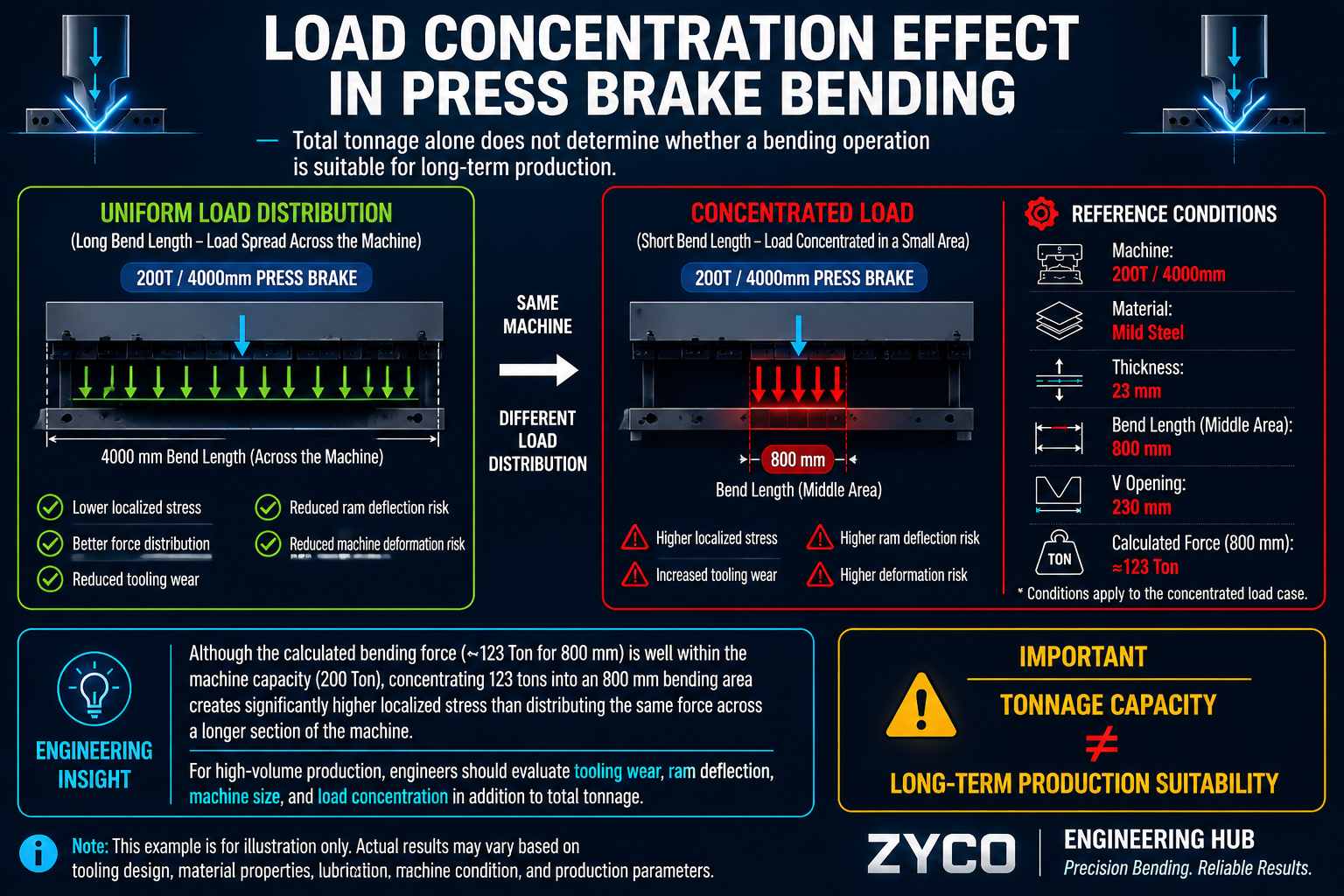

Figür 8Pres bükme işleminde yük yoğunlaşması etkisi. Toplam tonaj nominal kapasite dahilinde olsa bile, lokalize kuvvet takım aşınmasını ve makine üzerindeki gerilimi artırabilir.
Ağır bükme uygulamalarında yük yoğunlaşması en çok göz ardı edilen faktörlerden biridir.
Dikkate almak:
Malzeme: 23 mm Karbon Çelik
Uzunluk: 800 mm
V açıklığı: 230 mm
Hesaplanan Kuvvet: Yaklaşık 123 Ton
Makine: 200T / 4000 mm
Birçok operatör, gerekli kuvvetin makine kapasitesinin altında olması nedeniyle makinenin uygun olduğu sonucuna hemen varır.
Ancak, kuvvetin tamamı yalnızca 800 mm'lik çalışma uzunluğu içinde yoğunlaşmaktadır.
Olası sonuçlar şunlardır:
Artan delme aşınması
Kalıp aşınmasının artması
Daha yüksek taçlanma aşınması
Yerel koç stresi
Artan çerçeve yükü
Bu durum, operasyonun mutlaka güvensiz olduğu anlamına gelmez.
Ancak mühendisler, yalnızca toplam tonaja odaklanmak yerine, kuvvet dağılımını da değerlendirmelidir.
İki iş, aynı tonaj hesaplamalarını gerektirebilir ancak çok farklı motor maliyetleri ortaya çıkarabilir.mühendislik koşulları.
Senaryo A:
16 mm Karbon Çelik
600 mm Bükme Uzunluğu
Ayda 20 Parça
Senaryo B:
16 mm Karbon Çelik
600 mm Bükme Uzunluğu
Günde 500 Parça
Hesaplanan kuvvet aynı kalır.
Ekipman üzerindeki stres böyle değildir.
Üretim hacimleri yükseliyor:
Alet aşınması
Hidrolik sıcaklık
Taç giyme töreni
Koç yorgunluğu
Bakım gereksinimleri
Bu nedenle, tonaj hesaplamalarının yanı sıra üretim sıklığı da her zaman dikkate alınmalıdır.
En başarılı imalat tesisleri, bir makinenin bükme işlemini gerçekleştirebilme yeteneğini değerlendirmekle kalmaz, aynı zamanda bu işlemi uzun vadede tekrarlanabilir, verimli ve karlı bir şekilde gerçekleştirebilme yeteneğini de değerlendirir.
Deneyimsiz imalatçıların yaptığı en yaygın hatalardan biri, hesaplanan tonaj ile gerçek üretim tonajının her zaman aynı olduğunu varsaymaktır.
Gerçekte, bir hesaplama formülüyle elde edilen tonaj, mutlak bir üretim değeri yerine mühendislik referansı olarak değerlendirilmelidir.
Teorik tonaj, malzeme kalınlığı, büküm uzunluğu, V-açıklık boyutu ve malzeme dayanımı gibi bilinen değişkenler kullanılarak hesaplanır. Bu hesaplamalar, makine seçimi ve proses planlaması için mükemmel bir başlangıç noktası sağlar.
Ancak gerçek dünya üretimi, matematiksel olarak temsil edilmesi zor olan ek değişkenler ortaya çıkarır.
Bu değişkenler şunları içerir:
Malzeme parti varyasyonu
Akma dayanımı değişimi
Alet aşınması
Makine durumu
Taç giyme doğruluğu
Operatör kurulumunda tutarlılık
Ortam sıcaklığı
Yağlama koşulları
Örneğin, farklı çelik tedarikçilerinden satın alınan iki adet SS304 levha da 3 mm paslanmaz çelik olarak etiketlenebilir. Bununla birlikte, gerçek akma dayanımları, eğilme kuvveti gereksinimlerinde ve geri yaylanma davranışında gözle görülür farklılıklar yaratacak kadar farklılık gösterebilir.
Bu nedenle deneyimli imalat mühendisleri nadiren yalnızca formüllere güvenirler.
Bunun yerine, güvenli bir başlangıç noktası belirlemek için hesaplamalar kullanırlar ve ardından test bükme işlemleriyle sonuçları doğrularlar.
Tablo 4. Geleneksel grafik arama ve dijital hesap makinesi iş akışı
Geleneksel Yöntem | Dijital Hesap Makinesi İş Akışı |
Manuel arama | Anlık mühendislik hesaplaması |
Sınırlı değişkenler | Malzeme, kalınlık, uzunluk ve V-açıklığı birlikte |
Manuel hata riski daha yüksek. | Daha tutarlı sonuçlar |
Statik grafik | Dinamik makine önerisi ve doğrulaması |
Geleneksel tonaj çizelgeleri hâlâ faydalı referans kaynaklarıdır, ancak bunlar günümüzdekine kıyasla malzeme, makine kontrolleri ve üretim gereksinimlerinin daha az karmaşık olduğu bir dönemde geliştirilmiştir.
Modern üretim, giderek artan bir şekilde dijital mühendislik araçlarına dayanmaktadır.
Dijital hesap makineleri çeşitli avantajlar sunar:
Örneğin, birden fazla V-açma seçeneğini değerlendiren bir imalatçı, birden fazla tabloya manuel olarak bakmaya gerek kalmadan kuvvet gereksinimlerini anında karşılaştırabilir.
Bu, mühendislerin bükme işlemlerini daha verimli bir şekilde optimize etmelerini sağlar.
Kağıt tabanlı tonaj tablolarından mühendislik hesap makinelerine geçiş, manuel işleme hesaplamalarından modern CNC programlamasına geçişe benzer.
Amaç, mühendislik yargısının yerini almak değil, mühendislik karar verme süreçlerini iyileştirmektir.
Sac metal imalatının geleceği, basit tonaj hesaplamalarının ötesine geçiyor.
Modern mühendislik sistemleri giderek daha fazla şu unsurları entegre etmektedir:
Malzeme veritabanları
Eğilme kuvveti tahmini
Geri dönüş tahmini
Alet önerileri
Üretim optimizasyonu
Yapay zekâ ve dijital üretim teknolojileri gelişmeye devam ettikçe, üretim mühendisleri daha gelişmiş karar destek sistemlerine erişim sağlayacaklardır.
Gelecekteki bükme yazılımları otomatik olarak şunları değerlendirebilir:
Malzeme özellikleri
Alet seçimi
Makine kapasitesi
Geri dönüş tazminatı
Üretim verimliliği
Tek bir parça bile üretilmeden önce.
Bu eğilim, mühendislik bilgisinin önemini ortadan kaldırmaz.
Aksine, hem teoriyi hem de pratik üretim gerçeklerini anlayan mühendislerin değerini artırır.
Tecrübeli operatörler bile bükme kuvvetini tahmin ederken zaman zaman hata yapabilirler.
En sık yapılan hatalar şunlardır:
Maddi faktörleri göz ardı ederek.
Yanlış V açıklıkları kullanmak.
Bükülme uzunluğunu dikkate almadan.
Alet uyumluluğunu göz ardı etmek.
Yük yoğunlaşmasını göz ardı ederek.
Güvenlik payı olmadan makine seçmek.
Maksimum yükte sürekli çalışıyor.
Geri yaylanma davranışını ihmal etmek.
Aşınmış aletleri kullanmak.
Örnek kıvrımları atlıyoruz.
Bu hatalardan kaçınmak güvenilirliği artırır, hurda miktarını azaltır ve ekipman ömrünü uzatır.
En başarılı üretim tesisleri tutarlı bir mühendislik sürecini takip eder.
Önerilen en iyi uygulamalar şunlardır:
Üretim öncesinde malzeme özelliklerini doğrulayın.
Önerilen V şeklindeki açıklıkları kullanın.
Örnek bükme hareketleri yapın.
Aletlerin bakımını düzenli olarak yapın.
Geri yaylanma davranışını izleyin.
Sürekli maksimum yüklemeden kaçının.
Başarılı kurulumları belgeleyin.
Yeni projelere başlamadan önce makine kapasitesini gözden geçirin.
Alet uyumluluğunu değerlendirin.
Ekipmanların uzun vadeli sağlığını göz önünde bulundurun.
Bu uygulamalar üretim tutarlılığını artırır ve uzun vadeli işletme maliyetlerini düşürür.
1. Pres bükme makinesinin tonajı nedir?
Pres bükme tonajı, bir sac metal iş parçasını belirli bir açıya bükmek için gereken kuvvet miktarıdır. Üretimde, uygun bir pres bükme makinesi seçmek, aşırı yüklenmeyi önlemek, takımları korumak ve açı tutarlılığını sağlamak için kullanılır. Tek başına izole bir sayı olarak değil, mühendislik referansı olarak ele alınmalıdır.
2. Pres bükme makinesinin tonajı nasıl hesaplanır?
Tonaj, malzeme kalınlığı, bükme uzunluğu, V-açıklık boyutu ve malzeme faktöründen hesaplanır. ZYCO Engineering Hub iş akışında referans formül şöyledir: Tonaj = (1,33 x T² x L x Malzeme Faktörü) / (V x 20). Bu formül, pratik hava bükme tahmini için tasarlanmıştır.
3. Paslanmaz çelik neden yumuşak çeliğe göre daha fazla bükme kuvveti gerektirir?
Paslanmaz çelik, genellikle yumuşak çeliğe göre daha yüksek akma dayanımına ve daha güçlü geri yaylanma davranışına sahiptir. Aynı kalınlık, bükme uzunluğu ve V açıklığı koşullarında, SS304 ve SS201 genellikle düşük karbonlu çeliğe göre daha yüksek bükme kuvveti ve daha dikkatli geri yaylanma telafisi gerektirir.
4. V-açılımı tonajı etkiler mi?
Evet. Daha büyük bir V açıklığı genellikle gerekli tonajı azaltırken, daha küçük bir V açıklığı tonajı artırır. Bununla birlikte, V açıklığı iç yarıçapı, flanş uzunluğunu, geri yaylanmayı ve takım uyumluluğunu da etkilediğinden, yalnızca kuvveti azaltmak için seçilmemelidir.
5. Bükme uzunluğu tonajı etkiler mi?
Evet. Bükme uzunluğu ile tonaj arasında doğrudan doğrusal bir ilişki vardır. Diğer tüm değişkenler aynı kalırsa, bükme uzunluğunun iki katına çıkması, gereken bükme kuvvetini yaklaşık olarak iki katına çıkarır. Bu nedenle, sac çok kalın olmasa bile uzun parçalar yüksek kapasiteli makineler gerektirebilir.
6. Hesaplanan tonaj çok düşük olursa ne olur?
Gerçek kuvvet talebi mevcut tonajı aşarsa, bükme işlemi eksik veya tutarsız olabilir. Operatörler açı varyasyonu, aşırı geri yaylanma, tekrarlanan düzeltme girişimleri ve daha yüksek hurda oranı görebilirler. Ciddi durumlarda, işlemi zorlamak makineye veya takımlara aşırı yük bindirebilir.
7. Aşırı tonaj, aletlere zarar verebilir mi?
Evet. Aşırı kuvvet, zımba ve kalıpların aşınmasını hızlandırabilir, alet deformasyonu riskini artırabilir ve hidrolik sistem ile piston üzerinde gereksiz strese neden olabilir. Profesyonel atölyeler, işlem özellikle gerektirmediği sürece, gerekenden çok daha fazla kuvvet kullanmaktan kaçınırlar.
8. Hesaplanan ve gerçekleşen üretim sonuçları neden farklılık gösteriyor?
Gerçek bükme sonuçları, malzeme parti varyasyonundan, gerçek akma dayanımından, takım aşınmasından, yağlamadan, makine durumundan, bombelik hassasiyetinden ve operatör ayarından etkilenir. Hesaplayıcılar güçlü bir başlangıç noktası sağlar, ancak test bükmeleri ve üretim doğrulaması yine de önemlidir.
9. Pres freni seçerken ne kadar güvenlik payı kullanılmalıdır?
Sürekli üretim için ZYCO, yük oranının kontrol edilmesini önermektedir. İstikrarlı üretim için %85'in altında bir yük oranı tercih edilir, %85-90 arası kabul edilebilir, %90-92 arası dikkat gerektirir ve %92'nin üzeri genellikle bir sonraki makine boyutunun seçilmesini önerir.
10. Yeterli tonaj kapasitesine sahip bir makine yine de uygunsuz olabilir mi?
Evet. Bir makine hesaplanan tonajı karşılayabilir ancak yine de gün ışığı açıklığı, strok, takım yüksekliği, V-açıklığı bulunabilirliği, çalışma uzunluğu, yük yoğunlaşması veya üretim hacmi ile sınırlı olabilir. Bu nedenle makine seçimi asla yalnızca tonaja göre yapılmamalıdır.
11. Yük yoğunlaşması neden önemlidir?
Yüksek eğilme kuvvetinin uzun bir makinenin kısa bir bölümüne uygulanması durumunda yük yoğunlaşması meydana gelir. Toplam tonaj nominal kapasite dahilinde olsa bile, yerel kuvvet uzun vadeli veya yüksek hacimli üretim sırasında takım aşınmasını, piston gerilimini ve deformasyon riskini artırabilir.
12. Bükme yöntemi tonajı etkiler mi?
Evet. Hava bükme normalde en düşük kuvveti gerektirir ve en büyük esnekliği sunar. Dip bükme daha yüksek kuvvet gerektirir ancak geri yaylanmayı azaltır. Madeni para bükme en yüksek kuvveti gerektirir ve açı doğruluğunu artırabilir, ancak aynı zamanda takım ve makine üzerindeki stresi de artırır.
13. V şeklindeki açıklık çok küçük olursa ne olur?
Çok küçük bir V açıklığı, gereken kuvveti artırır ve bazı malzemelerde yüzey izlerine, aşırı takım yüküne, küçük iç yarıçapa veya çatlamaya neden olabilir. Çoğu hava bükme uygulaması için, 8T, 10T veya 12T gibi önerilen V açıklığı kuralları daha güvenli bir başlangıç noktası sağlar.
14. Üretim sıklığı dikkate alınmalı mı?
Kesinlikle. Tek seferlik bir bükme işlemi ile yüksek hacimli günlük üretim işlemi aynı hesaplanmış tonaja sahip olabilir, ancak ekipman üzerindeki etkileri çok farklı olabilir. Yüksek üretim sıklığı, takım aşınmasını, ısıyı, bakım ihtiyacını ve makine yorulma riskini artırır.
15. Pres freninin tonajını hesaplamanın en kolay yolu nedir?
En kolay yöntem, ZYCO Pres Freni Hesaplayıcısı gibi özel bir mühendislik hesaplayıcısı kullanmaktır. Bu hesaplayıcı, kullanıcıların malzeme, kalınlık, bükme uzunluğu ve V açıklığını girmelerine ve ardından tek bir iş akışında tonajı, iç yarıçapı, önerilen makineyi ve mühendislik referans verilerini incelemelerine olanak tanır.
Bükme mühendisliği konusunda daha fazla bilgi edinmek isteyen okuyucular şunlardan da faydalanabilir:
Pres Freni Hesaplayıcısı
Malzeme Veritabanı
Springback Veritabanı
Springback Tazminat Kılavuzu
V Kalıp Seçim Aracı
V Açılış Kılavuzu
Takım Seçim Kılavuzu
Hava Bükme Rehberi
Eğilme İndirimi Kılavuzu
K-Faktör Kılavuzu
Pres Bükme Tonaj Kılavuzu
Bu kaynaklar, imalat mühendisleri için daha derin teknik bilgiler ve pratik rehberlik sağlamaktadır.
Pres freni tonaj hesaplaması sadece matematiksel bir işlem değildir.
Bu, makine güvenliğini, takım ömrünü, bükme doğruluğunu, üretim verimliliğini ve ekipmanın uzun vadeli güvenilirliğini etkileyen kritik bir mühendislik sürecidir.
Formüller temel oluştururken, başarılı üretim işlemleri teorik hesaplamaların ötesine geçer.
Deneyimli mühendisler, bir bükme işlemini onaylamadan önce malzeme özelliklerini, bükme uzunluğunu, V açıklığı seçimini, takım uyumluluğunu, yük dağılımını, üretim sıklığını ve makine kapasitesini değerlendirirler.
En güvenilir üretim ortamları, doğru hesaplamaları pratik üretim deneyimiyle birleştirir.
Sonuç olarak, tonaj tek bir sayı olarak değil, eksiksiz bir bükme mühendisliği stratejisinin parçası olarak ele alınmalıdır.
ZYCO, dünya çapındaki sac metal üreticilerine pres frenleri, giyotin makineleri, fiber lazer kesim makineleri, levha bükme makineleri ve mühendislik kaynakları sağlamaktadır. ZYCO Mühendislik Merkezi, mühendisleri, operatörleri ve alıcıları pratik bükme bilgisi, hesaplama araçları ve üretim kılavuzu ile desteklemek üzere tasarlanmıştır.
E -posta adresinizi ve gereksinimlerinizi bırakın, profesyonel satış ekibimiz sizin için en uygun çözümü geliştirecektir.
telif hakkı
© 2026 Nanjing Zyco CNC Machinery Co., Ltd. Her hakkı saklıdır
.
AĞ DESTEKLENİYOR
Türkçe
English
français
Deutsch
italiano
русский
português
español
한국의
العربية
