Bükülme yarıçapı: nihai kılavuz

Basın freni sac metal işlemede en önemli araçlardan biridir. Bir frene basmak Sac metali işlemek için, bükme yarıçapı bükme etkisini etkileyen önemli bir faktördür. Bu yazıda, sac metalin bükme yarıçapına genel bir bakış sunacağız.

Ⅰ. Sacın bükülme yarıçapı nedir?

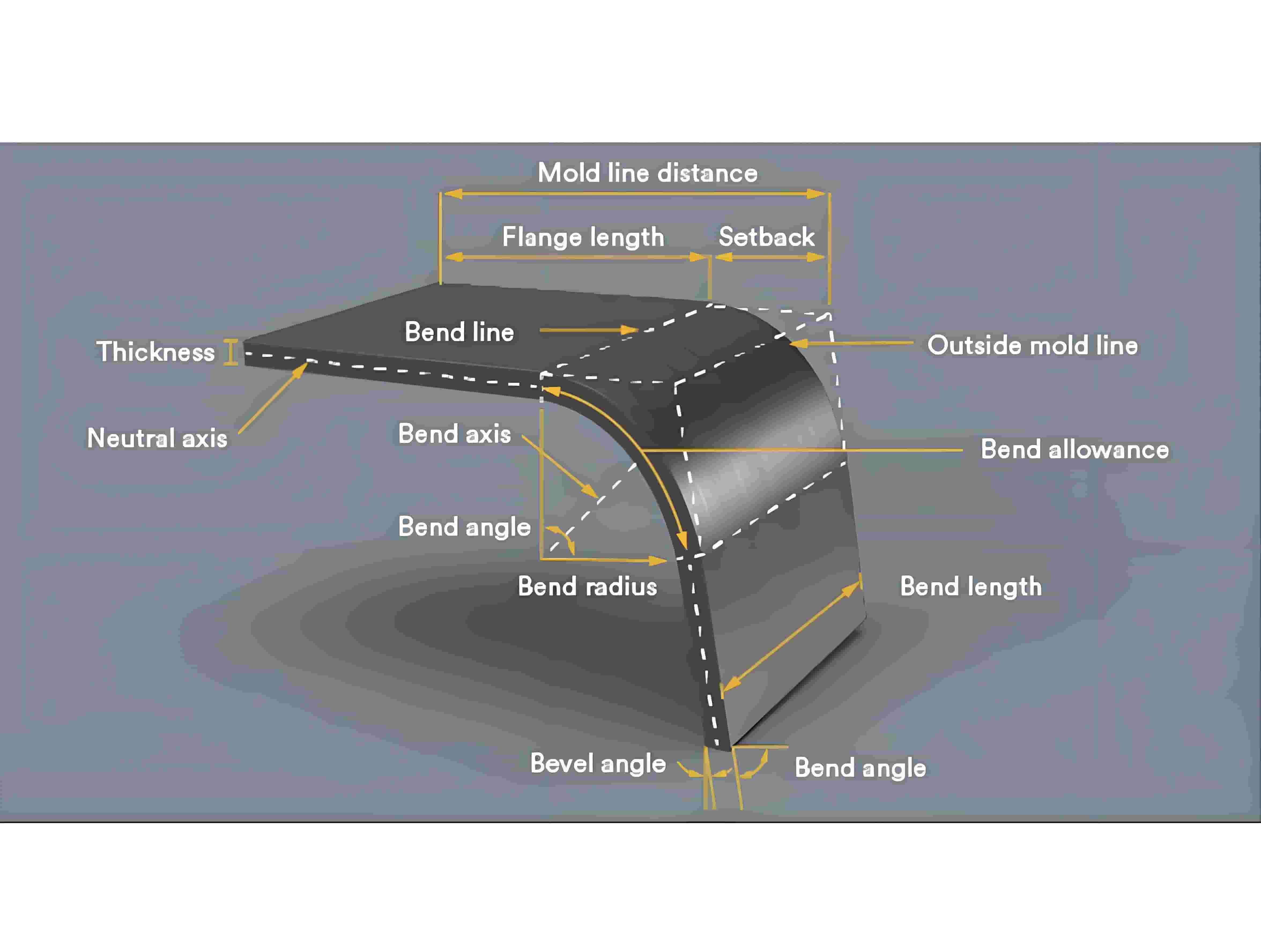

The bükülme yarıçapı sac metalin, sac metal işleme sırasında büküldüğünde malzemenin oluşturduğu iç eğrinin yarıçapını ifade eder. Bu yarıçap, bükülen parçaların iyi bir görünüme ve yapısal dayanıklılığa sahip olmasını sağlamak için çok önemlidir. Bükme yarıçapının boyutu, malzemenin gerilim dağılımını, bükme açısının doğruluğunu ve sonraki işlemenin zorluğunu etkiler.

Ⅱ. Ne belirler? bükülmesi metal levha?

1. Malzeme türü

Farklı malzemeler (alüminyum, paslanmaz çelik, karbon çeliği vb.) farklı süneklik ve mukavemete sahiptir ve bu da gerekli bükülme yarıçapını etkiler. Esnek malzemeler daha küçük bir bükülme yarıçapı kullanabilirken, daha yüksek sertliğe sahip malzemeler daha büyük bir yarıçap gerektirir.

2. Malzeme kalınlığı

Genel olarak, malzeme ne kadar kalınsa, malzemenin çatlamasını veya istenmeyen gerilim yoğunlaşmasını önlemek için bükülme yarıçapı o kadar büyük olmalıdır

3. Bükülme açısı

Bükme açısı ne kadar büyük olursa, bükme işlemi sırasında malzemenin çatlamaması veya deforme olmaması için bükme yarıçapının da o kadar büyük olması gerekebilir.

4. İşleme teknolojisi

Farklı bükme işlemleri (hava bükme, alt kalıp bükme vb.) bükme yarıçapı için farklı gereksinimlere sahiptir. Bükme hızı ve basıncı gibi işlem parametreleri de nihai bükme yarıçapını etkileyecektir.

5. Kalıp tasarımı

Kalıbın şekli ve tasarımı, bükme işlemi sırasında malzemenin stresini belirler. İyi bir kalıp, gerekli bükme yarıçapına ulaşmaya yardımcı olabilir

6. Sonraki işleme gereksinimleri

Sonraki işleme (kaynak, boyama vb.) bükme yarıçapı için özel gereksinimlere sahipse, uygun yarıçapı seçmek için bu faktörlerin dikkate alınması gerekir.

Ⅲ. Bükme yarıçapı hesaplaması Pres Freni

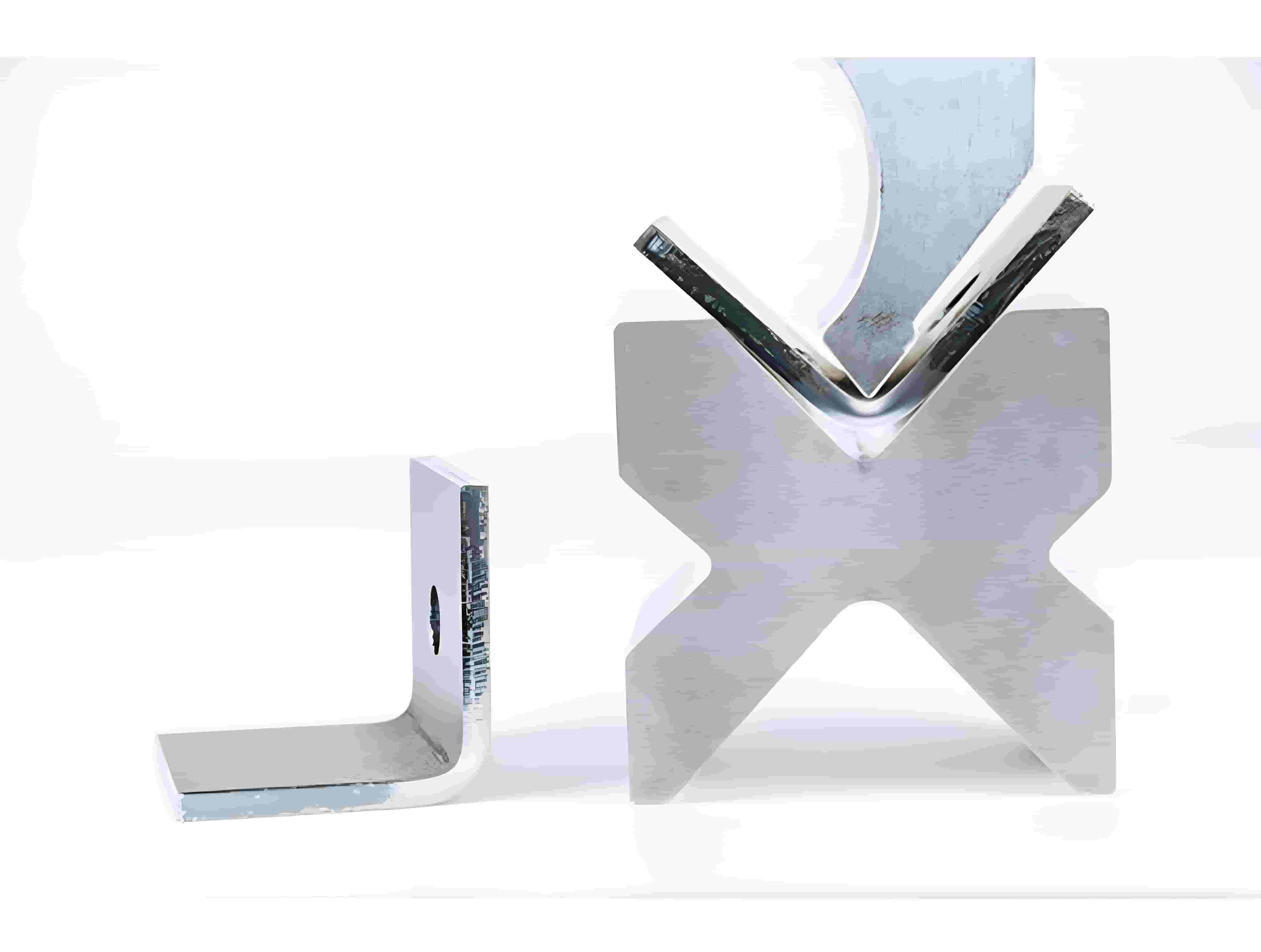

Öncelikle kalıp açıklığını 8 kat kuralına göre seçin. V şeklindeki kalıp açıklığının malzeme kalınlığının 8 katı olması önerilir. Kalıp açıklığının boyutu doğrudan bükme yarıçapını etkiler.

Sac metallerde ideal bükme yarıçapını belirlemek için kesin bir formül bulunmamakla birlikte, belirli özel kuvvet koşulları altında bükme yarıçapının sac kalınlığına eşit olduğu tahmin edilebilir.

Malzeme kalınlığındaki değişikliklerin bu tahminin doğruluğunu etkileyebileceğini belirtmek önemlidir. V-kalıp açıklığı malzeme kalınlığının 6 ila 12 katı olabilir. Bükme yarıçapı malzeme kalınlığıyla yakından ilişkilidir. 6 mm'den az malzeme kalınlıkları için, bükme yarıçapı malzeme kalınlığına eşittir.

6 mm'den büyük ancak 12 mm'den küçük malzeme kalınlıkları için, bükülme yarıçapı genellikle malzeme kalınlığının 1,5 katıdır. 12 mm'den büyük malzeme kalınlıkları için, bükülme yarıçapı malzeme kalınlığının yaklaşık 3 katıdır.

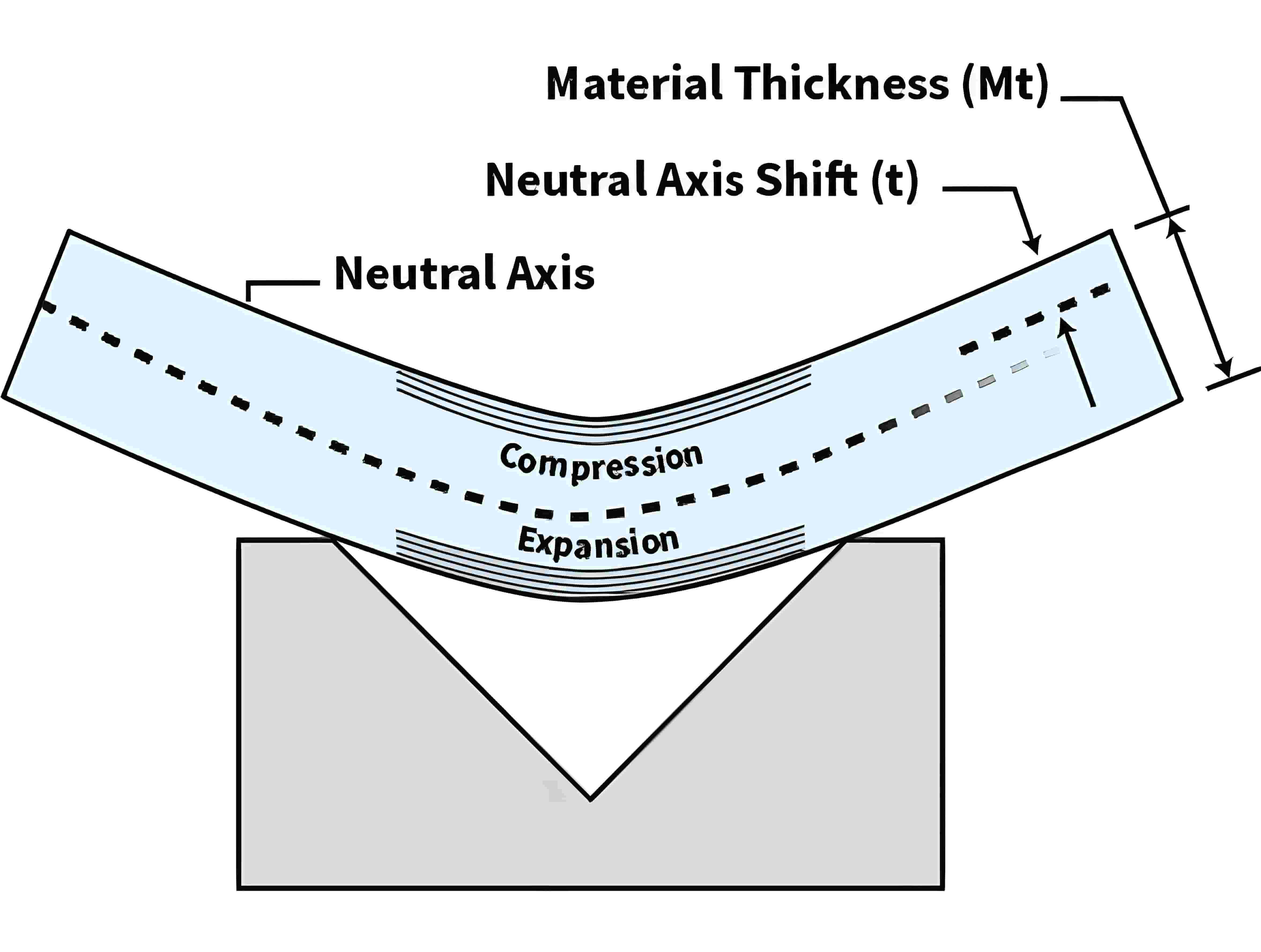

Pres freninin bükülme yarıçapı, tamamı milimetre cinsinden olmak üzere şu formül kullanılarak hesaplanabilir:

r = (v - mt) / 2

- R bükülme yarıçapıdır

- V, kalıbın V şeklindeki açıklığının genişliğidir

- MT malzeme kalınlığıdır

Örneğin: kalıp açıklığı 30 mm ve plaka kalınlığı 3 mm ise, bükme yarıçapı R=(30-3)/2=13,5 mm'dir

Bunların yalnızca kabaca yönergeler olduğunu ve bükme yarıçapını etkileyen birçok faktör olduğunu bilmek önemlidir, bu nedenle kesin bir sayı belirlemek zordur. Plaka kalınlığı bükme yarıçapına eşit olduğunda, optimum bükme yarıçapı elde edilir. Bu yarıçapla oluşturulan bükme açı ve boyut olarak tutarlıdır ve geri yaylanma minimumdur.

IV. Sac metalin minimum bükülme yarıçapı nedir?

Bükme yarıçapı ne kadar küçükse, gereken bükme basıncı da o kadar büyük olur. Sac metal, bükme işlemi sırasında çatlamaya, deformasyona veya kırılmaya çok yatkındır ve kalıbın hasar görmesi de kolaydır. Bu sorunlardan kaçınmak için, minimum iç bükme yarıçapına dikkat etmeliyiz.

Bükme yöntemlerinin, malzemelerin ve kalıpların farklı özellikleri nedeniyle, minimum bükme yarıçapına da dikkat edilmelidir. Kusursuz bir sac metal ürünü elde etmek için, bükümün iç yarıçapını plakanın kalınlığına yakın yapmaya çalışın.

Yüksek sünekliğe sahip sac metal malzemeleri seçin. Sac metalin çekme mukavemeti ve sertliği ne kadar büyükse, gereken bükme basıncı da o kadar büyük olur.

Bükme yarıçapı sac metal bükmede hayati bir rol oynar. Doğru iç yarıçap, iş parçasının bükme kalitesini garanti eder. Sac metal bükmenin yanlış iç yarıçapı, iş parçasının deforme olmasına veya hatta kırılmasına neden olabilir. Bu makale sac metal bükmeye genel bir bakış sağlar. ZYCO'nun kullanımı Pres Freni daha hassas iş parçaları üretmeye yardımcı olur. Bükme makinesinde büyük yarıçaplı bükme veya başka herhangi bir sac bükme türü hakkında sorularınız varsa lütfen bizimle iletişime geçin.
