Bükme makinelerinde lazer hizalama teknolojisinin uygulanması

Sac metal işleme alanında, bükme makineleri ürün konturlarını şekillendirmek için temel ekipmanlardır ve doğrulukları doğrudan bitmiş ürünlerin kalitesini etkiler. Geleneksel bükme makineleri kullanımı zahmetli ve deneyimle kolayca sınırlanan manuel işaretleme ve mekanik blok konumlandırmaya güvenin. Lazer teknolojisinin olgunlaşmasıyla birlikte, lazer hizalama sistemi süreci bükme sürecine dahil edildi ve verimliliği ve doğruluğu iyileştirmede önemli bir atılım haline geldi. Bu makale teknik prensiplerini, uygulama senaryolarını ve gelecekteki beklentilerini derinlemesine analiz ediyor.

ⅠLazer hizalama teknolojisinin çalışma prensibi

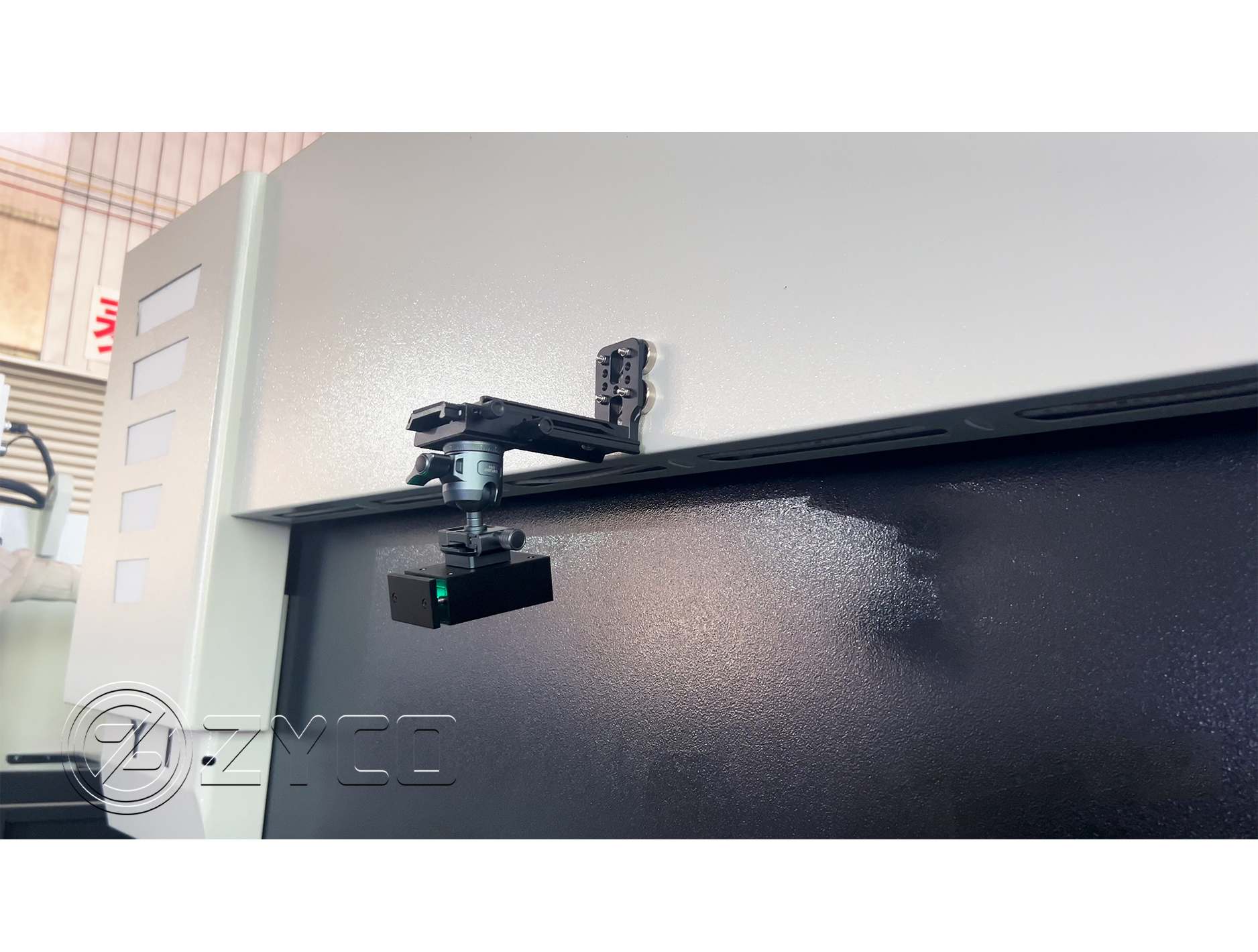

Lazer hizalama sistemi, gerçek zamanlı dinamik bir kalibrasyon ağı oluşturmak için yüksek hassasiyetli lazer vericileri ve optik sensörleri entegre eder. Temel süreci şu şekildedir:

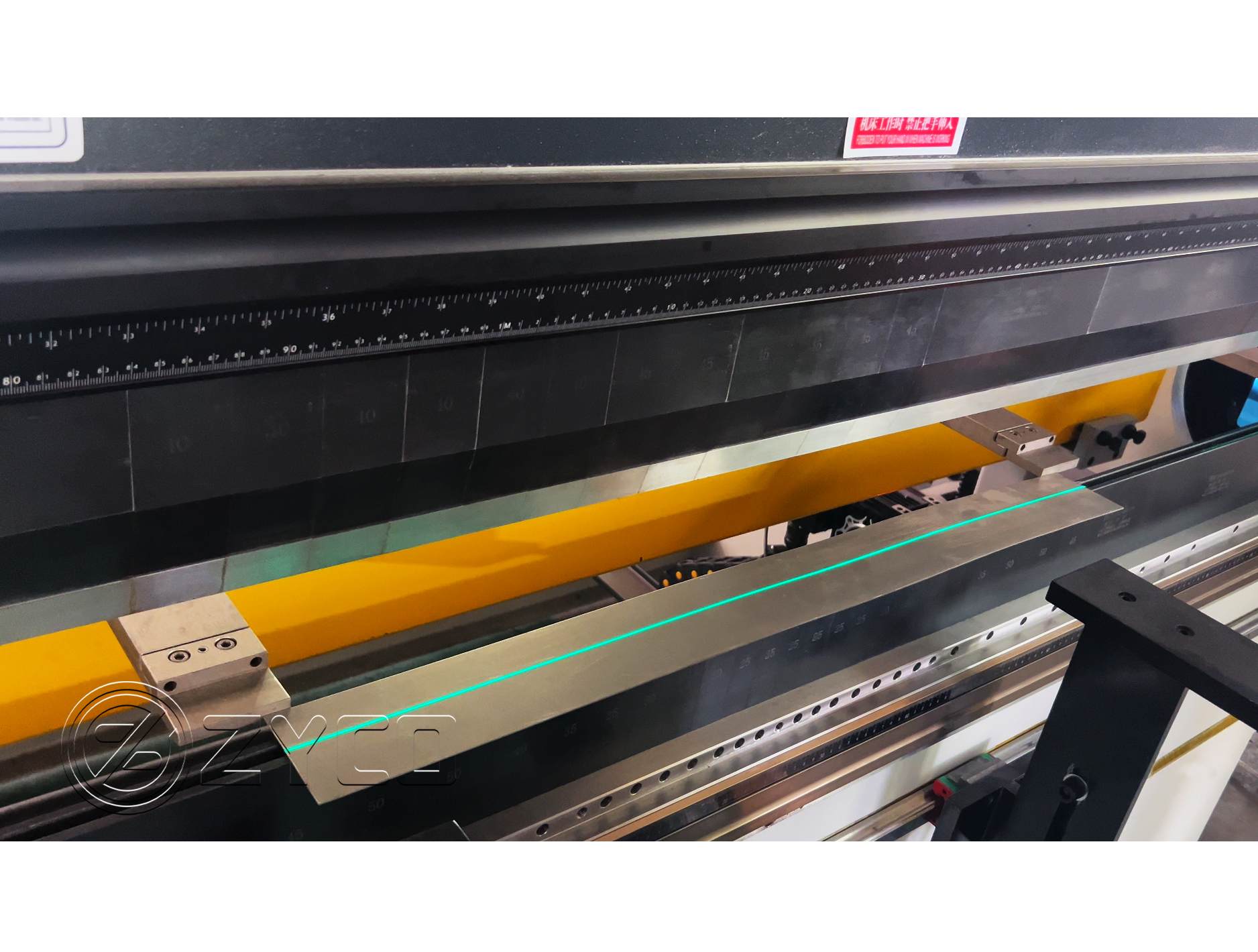

1. Lazer projeksiyon konumlandırma: Bükme makinesi çalışma masasına görünür lazer çizgileri yansıtarak bükme pozisyonunu doğru bir şekilde işaretleyin. metal levha, geleneksel fiziksel blokların yerini alıyor.

2. Lazer tespiti: Sac büküm ürünlerinde lazer çizgileri ile ürünün düzgünlüğü tespit edilebilmektedir.

ⅡLazer hizalama teknolojisinin temel avantajları

1. Doğruluk sıçraması: Özellikle havacılık gibi yüksek hassasiyet gerektiren alanlar için uygun olan bu ürün, manuel görsel hataları ortadan kaldırır ve karmaşık çok geçişli bükme işlemlerindeki kümülatif hatayı %70'in üzerinde azaltır.

2. Verimlilikte atılım: manuel markalama ve tekrarlanan bükme adımlarının ortadan kaldırılması, kalıp değişim hata ayıklama süresinin %50 kısaltılması ve küçük parti ve çok çeşitli esnek üretime uyum sağlanması.

3. İnsan-makine işbirliğinin optimizasyonu: Operatör, görsel arayüz aracılığıyla hizalama durumunu gerçek zamanlı olarak izliyor, böylece fiziksel yük azalıyor ve güvenlik önemli ölçüde artıyor.

4. Veri izlenebilirliği: Sistem her büküm parametresini kaydediyor, proses optimizasyonunu ve kalite geri izlemeyi destekliyor ve Endüstri 4.0'ın akıllı trendine uyum sağlıyor.

III. Tipik uygulama senaryoları ve vakalar

- Otomotiv parça imalatı: Bir otomobil firmasının lazer hizalama büküm makinesini benimsemesinin ardından kapı menteşesi braketinin büküm tutarlılığı %89'dan %99,5'e çıktı, hurda oranı ise %40 azaldı.

- Hassas elektronik kabuk işleme: Ultra ince paslanmaz çelik gövdelerde lazer sistemi, malzeme yüzeyinde çizik oluşmasını engellemek için 0,1 mm seviyesinde ince ayar yapmaktadır.

- Özel şekilli parçaların verimli şekillendirilmesi: Özelleştirilmiş ön ayarlı lazer yolu kütüphanesi sayesinde sipariş gereksinimlerini karşılamak için U tipi ve Z tipi gibi karmaşık bükme şemalarına hızla geçin.

IV. Teknik Zorluklar ve Gelecek Beklentileri

Şu anda, lazer hizalama teknolojisi hala yüksek yansıtıcı malzemelerden kaynaklanan girişim ve birden fazla örtüşme katmanının kalibrasyonu gibi zorluklarla karşı karşıyadır. Gelecekteki geliştirme yönleri şunları içerir:

- Yapay zekaya uyarlanabilir algoritma: Makine öğrenimiyle birleştirildiğinde, malzeme özelliklerini otomatik olarak belirleyin ve telafi modellerini optimize edin.

- Cihazlar arası işbirliği: Lazer kesim makineleri ve kaynak robotlarını birleştirerek tam süreçli dijital üretim hattı kurun.

- Düşük maliyetli yaygınlaştırma çözümü: Küçük ve orta ölçekli işletmelerin teknolojilerini yükseltmelerine yardımcı olmak için kompakt modüler bir lazer sistemi geliştirin.

Çözüm

Lazer hizalama teknolojisi, bükme işleminin hassaslık sınırını yeniden tanımlıyor ve metal işlemenin "deneyim odaklı"dan "veri odaklı"ya dönüşümünü destekliyor. Akıllı üretimin derinleşmesiyle birlikte, bu teknoloji sac metal atölyelerinde vazgeçilmez bir "akıllı göz" haline gelecek ve endüstriyel hassasiyete ve esnek üretime kalıcı kinetik enerji enjekte edecek.
