1. Hassas Mühendislik: DA53T elektro-hidrolik pres freni aşağıdaki özelliklere sahiptir: yüksek hassasiyetli bir CNC sistemi, sağlamak olağanüstü kontrol Bükme açıları ve konumlandırmanın hassas ve güvenilir bir şekilde yapılmasını sağlayarak her seferinde tutarlı sonuçlar elde edilmesini garanti eder. yüksek kaliteli iş parçaları.
2. Çok Yönlü Bükme Performansı: güçlü bükme kuvveti ve geniş işleme aralığıBu makine, farklı kalınlıklardaki sac metalleri verimli bir şekilde işleyebilir ve bu sayede istikrarlı ve güvenilir performans çeşitli uygulamalarda.
3. Akıllı Tasarım: Bükülme durumuna göre renk değiştiren akıllı bir LED şerit, operatörlerin mevcut çalışma modunu hızlı bir şekilde belirlemesine yardımcı olur ve güvenliği artırır.

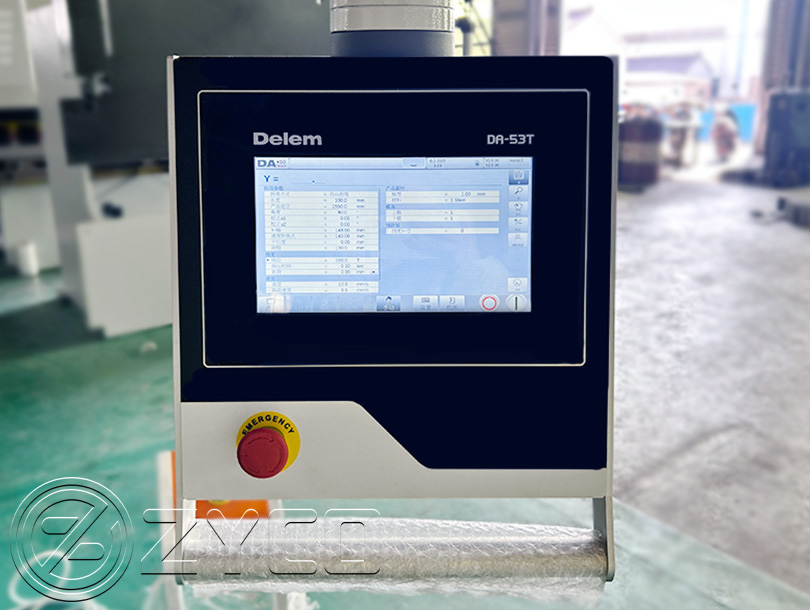

Kontrol sistemi
- Entegre edilmiş gelişmiş bir Y ekseni akıllı algoritması, açık devre ve kapalı devre vanalarının kontrolünü hassas bir şekilde koordine eder.
- 10,1 inç yüksek çözünürlüklü, tam renkli dokunmatik ekranıyla net ve sezgisel bir görüntü sunar.
- Kapsamlı bir kalıp, malzeme ve ürün veritabanına sahip olup servo ve değişken frekanslı sürücü sistemleriyle tamamen uyumludur.
Daha Fazlasını Görüntüle +
Ölçek
- Garantili marka, ithal İtalyan GIVI terazileri kullanılmıştır.
- Hassas konumlandırma ve hızlı tepki.
- Güvenilir kalite ve dayanıklılık.
Daha Fazlasını Görüntüle +
Ana Motor
- Orijinal Siemens motoru, sağlam kalitesiyle uzun süreli ve istikrarlı çalışma sağlar.
- Düşük gürültü seviyesi, enerji tasarrufu ve yüksek verimlilik.
- Satış sonrası her aşamada size destek sağlamak için eksiksiz satış sonrası hizmet sunulmaktadır.
Daha Fazlasını Görüntüle +
Arka gösterge
- İthal yüksek hassasiyetli bilyalı vidalar ve lineer kılavuzlar, uzun vadeli istikrarlı konumlandırma doğruluğu için sağlam bir temel sağlar.
- Makinenin tamamı, iç gerilimi tamamen ortadan kaldırmak, malzeme özelliklerini iyileştirmek ve yapısal deformasyondan kaynaklanan hassasiyet sapmalarını etkili bir şekilde önlemek için yüksek sıcaklıkta temperleme işlemine tabi tutulur.
Daha Fazlasını Görüntüle +
Yardımcı Kılavuz Rayları
- Simetrik olarak tasarlanmış yardımcı kılavuz raylar, ana kılavuz raylarla birlikte çalışarak sağlam, burulmaya dayanıklı bir yapı oluşturur ve düzensiz yükler altında bile kızağın sorunsuz çalışmasını sağlar.
- Bu, merkez dışı yük momentlerine etkili bir şekilde direnç gösterir ve kayma eğimini önler, böylece iş parçasının bükülme açılarının tutarlı olmasını ve son derece yüksek işleme hassasiyetini sağlar.
- Anormal gerilimleri dengeleyerek, makinenin temel yapısını (çerçeve ve ana raylar gibi) deformasyon veya hasardan korur ve ekipmanın kullanım ömrünü uzatır.
Daha Fazlasını Görüntüle +
İç Yapı Sergisi
Daha detaylı özellikler için lütfen bizimle iletişime geçmekten çekinmeyin.
Hidrolik bükme makinesi yapı diyagramı
1. Yağ deposu 2. Ana motor 3. Limit şalteri 4. Elektrik kutusu 5. Durdurma parmağı
6. Arka dayanak 7. Duvar paneli8. Hidrolik yağ silindiri 9.Kaydırıcı 10.CNC sistemi
11. Hızlı Sıkıştırma 12. Üst Kalıp 13. Alt kalıp 14. Çalışma tezgahı destek plakası
İş Parçası Çiziminin İşlenmesi
Örnek ekran
Bu sayfada parametreler tek tek gösterilemiyor. Başka bir model için lütfen bizimle iletişime geçin. |
Parametre | Birim | Değer |
Ortak Model | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Basınç | KN | 630 | 1000 | 1600 | 2000 |
Bükme Uzunluğu | mm | 2500 | 3200 | 3200 | 3200 |
Sütun Mesafesi | mm | 2030 | 2600 | 2600 | 2600 |
Maksimum Açılış Yüksekliği | mm | E=440 | E=480 | E=500 | E=520 |
Boğaz Derinliği | mm | D=250 | D=320 | D=320 | D=320 |
Kaydırma Hareketi (Y ekseni) | mm | 170 | 200 | 200 | 220 |
Slayt Hareket Hızı
| Yükleme yok |
mm/s
| 200 |
Basmak | 12 |
Geri Dönüş | 170 |
Ana Motor Gücü | KW | 5.5 | 7.5 | 11 | 15 |
Makine doğruluğu
| Y kaydırıcı tekrarı | mm | ≤±0,02 |
Y kaydırıcısının konumlandırılması | mm | ≤±0,02 |
X, R arka dayama tekrar konumlandırması | mm | ≤±0,05 |
Boyut (Uzunluk*Genişlik*Yükseklik) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Ağırlık | KG | 5500 | 7500 | 9500 | 12000 |
Ortaklar
Müşteri fotoğrafları
Şeref Belgesi
Q: Pres bükme makinesi, üretim sırasında tutarlı bükme açılarının korunmasına nasıl yardımcı olur?A: CNC kontrol sistemi, her bükme işlemi sırasında makine hareketini ve konumlandırmasını koordine ederek, bir iş parçasından diğerine tutarlı açılar elde edilmesine yardımcı olur. Bu, tekrarlanabilirliğin önemli olduğu seri üretimde özellikle faydalıdır.
Q: Bu pres bükme makinesi paslanmaz çelik levhaları bükebilir mi?
A: Evet. Makine kapasitesi ve takımları sac kalınlığı ve bükme uzunluğuna uygun şekilde eşleştirildiğinde, pres freni paslanmaz çelik bükme işleminde kullanılabilir. Paslanmaz çelik genellikle yumuşak çeliğe göre daha yüksek bükme kuvveti gerektirir, bu nedenle doğru makine seçimi önemlidir.
Q: Pres bükme makinesi kullanırken kurulum süresini nasıl kısaltabilirim?
A: Doğru takımları hazırlayarak, bükme sıralarını önceden programlayarak ve CNC sistemini sık kullanılan bükme programlarını depolamak için kullanarak kurulum süresi azaltılabilir. Bu, özellikle tekrarlanan siparişler ve seri üretim için faydalıdır.
Q: Pres bükme makinesi, tekrarlanan üretim için bükme programlarını saklayabilir mi?
A: Evet. CNC kontrollü pres frenleri, bükme programlarını saklayabilir; bu sayede operatörler, her üretim işlemi için parametreleri tekrar girmek yerine daha önce kullanılan ayarları geri çağırabilirler. Bu, verimliliği artırabilir ve kurulum hatalarını azaltabilir.
