ZYCO
1. Hassas kontrol: CT8 elektro-hidrolik bükme makinesi, her bükümün açısında ve konumunda homojenliği garanti eden son teknoloji ürünü bir CNC sistemi ile donatılmıştır.
2. Üstün Bükme Yeteneği: Bu makine, önemli bir bükme kuvveti ve geniş bir bükme uzunluğu aralığı sunarak, hem ince hem de kalın malzemeleri tutarlı ve verimli sonuçlarla işleyebilir.
3. Sezgisel kontrol paneli: CT8 elektro-hidrolik pres freni, operatörlerin kullanımını kolaylaştıran basit ve sezgisel bir kontrol arayüzüne sahiptir.
Kontrol sistemi
- Kapalı devre ve açık devre vanalarını kontrol edebilen gelişmiş Y ekseni kontrol algoritması kullanılmıştır.
- 10,1 inç yüksek çözünürlüklü gerçek renkli TFT ekranla donatılmıştır.
- Dahili kalıp/malzeme/ürün kütüphanesi, servo veya frekans dönüştürme kontrolünü destekler.
Daha Fazlasını Görüntüle +
Hidrolik sistem

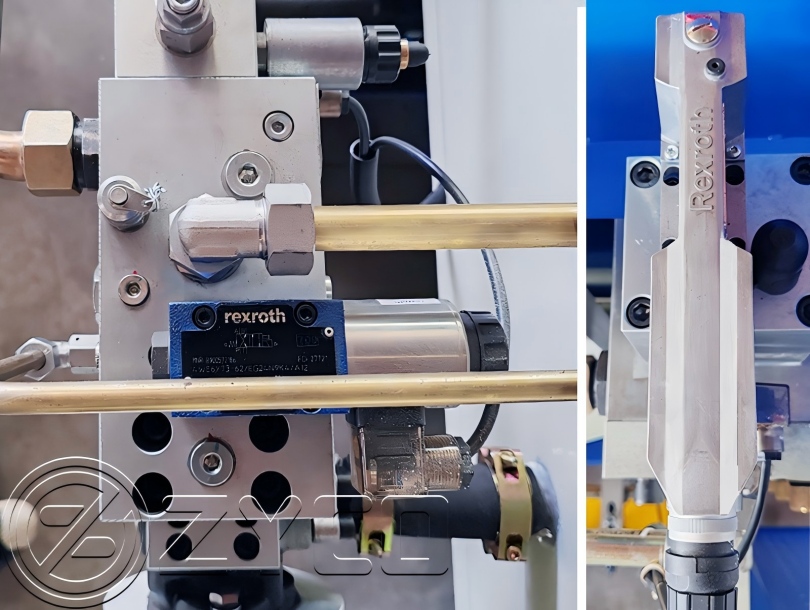

- Alman Rexroth valf grubu kullanılmıştır, yüksek hassasiyet ve uzun ömür sunar.
- Hidrolik sistemin basıncı, farklı bükme kuvveti gereksinimlerini karşılamak için gerçek ihtiyaçlara göre ayarlanabilir.
- Elektro-hidrolik servo senkron kontrol tasarımı benimsenmiştir, hidrolik silindir aralığı en küçüktür ve güçlü eksantrik yüke dayanıklılık kapasitesine sahiptir.
Daha Fazlasını Görüntüle +
Ana motor
- ZYCO, yüksek kalitesi ve uzun kullanım ömrüyle bilinen Siemens motorlarını kullanmaktadır.
- Daha düşük ses seviyesi ve daha fazla enerji tasarrufu.
- Marka seçimi garantilidir ve mükemmel satış sonrası hizmet sunulmaktadır.
Daha Fazlasını Görüntüle +
Arka gösterge
- Geleneksel dişlilerin yerine ithal bilyalı vidalar ve lineer kılavuzlar kullanıyoruz; bu da üretim sürecinin doğruluğunu ve tutarlılığını artırıyor.
- Tüm arka dayama sistemi, iç gerilimi ortadan kaldırmak, metalin plastisitesini ve tokluğunu iyileştirmek ve çerçeve deformasyonundan kaynaklanan hassasiyet kaybını önlemek için yüksek sıcaklıkta temperleme işlemine tabi tutulmuştur.
Daha Fazlasını Görüntüle +
Izgara ölçeği
- İtalya'dan ithal edilen GIVI marka rende cetveli kullanıyoruz.
- Daha yüksek hassasiyet ve daha hızlı tepki.
- Yüksek kalite ve uzun kullanım ömrü.
Daha Fazlasını Görüntüle +
İç Yapı Sergisi
Daha detaylı özellikler için lütfen bizimle iletişime geçmekten çekinmeyin.
Hidrolik bükme makinesi yapı diyagramı
1. Petrol tankı 2. Ana motor 3.Grenge Cetveli 4. Elektrik kutusu 5.C tipi plaka 6. Durdurma parmağı 7. Arka dayanak
8. Servo motor 9. Duvar paneli10.Valf11. Hidrolik yağ silindiri12.Kaydırıcı 13. CNC sistemi 14. Hızlı Çığlık Atma
15. Üst kalıp 16. Alt kalıp 17. CNC otomatik taçlandırma 18. Çalışma tezgahı destek plakası
İş Parçası Çiziminin İşlenmesi
Örnek ekran
Bu sayfada parametreler tek tek gösterilemiyor. Başka bir model için lütfen bizimle iletişime geçin. |
Parametre | Birim | Değer |
Ortak Model | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Basınç | KN | 630 | 1000 | 1600 | 2000 |
Bükme Uzunluğu | mm | 2500 | 3200 | 3200 | 3200 |
Sütun Mesafesi | mm | 2030 | 2600 | 2600 | 2600 |
Maksimum Açılış Yüksekliği | mm | E=440 | E=480 | E=500 | E=520 |
Boğaz Derinliği | mm | D=250 | D=320 | D=320 | D=320 |
Kaydırma Hareketi (Y ekseni) | mm | 170 | 200 | 200 | 220 |
Slayt Hareket Hızı
| Yükleme yok |
mm/s
| 200 |
Basmak | 12 |
Geri Dönüş | 170 |
Ana Motor Gücü | KW | 5.5 | 7.5 | 11 | 15 |
Makine doğruluğu
| Y kaydırıcı tekrarı | mm | ≤±0,02 |
Y kaydırıcısının konumlandırılması | mm | ≤±0,02 |
X, R arka dayama tekrar konumlandırması | mm | ≤±0,05 |
Boyut (Uzunluk*Genişlik*Yükseklik) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Ağırlık | KG | 5500 | 7500 | 9500 | 12000 |
Ortaklar
Müşteri fotoğrafları
Şeref Belgesi
Q: Normal üretim sırasında bir operatör pres frenini yönetebilir mi?A: Birçok standart iş parçası için, eğitimli bir operatör normal bükme işlemini yönetebilir. Bununla birlikte, gerekli operatör sayısı, iş parçasının boyutuna, ağırlığına, üretim yöntemine ve malzeme taşıma gereksinimlerine bağlı olarak değişebilir.
Q: Bükme işlemi sırasında iş parçasının konumlandırılması ne kadar önemlidir?
A: Doğru konumlandırma çok önemlidir çünkü sacın başlangıç pozisyonu flanş boyutlarını ve genel parça doğruluğunu doğrudan etkiler. Arka dayama ve operatörün doğru kullanımı, tutarlı konumlandırmayı sağlamak için birlikte çalışır.
Q: Pres bükme makinesi daha büyük bir sac metal üretim hattına entegre edilebilir mi?
A: Evet. Pres bükme makinesi, lazer kesim makineleri, giyotin makineleri ve malzeme taşıma sistemleri gibi ekipmanlarla birlikte daha geniş bir sac metal iş akışının parçası olarak kullanılabilir. Entegrasyon yöntemi, müşterinin üretim sürecine bağlıdır.
Q: ZYCO, ürünlerim için bükme sırasını belirlememe yardımcı olabilir mi?
A: Evet. Ürün çizimleri veya iş parçası bilgilerini sağlarsanız, teknik ekibimiz bükme işlemini analiz edebilir ve uygun bir bükme sırası ve makine konfigürasyonu önerebilir. Bu, üretim sırasında deneme yanılma yöntemini azaltmaya yardımcı olabilir.
Q: Mevcut takımımın yeni pres bükme makinesiyle kullanılıp kullanılamayacağını nasıl anlarım?
A: Uyumluluk, takım arayüzüne, boyutlara, sıkıştırma yöntemine ve makine konfigürasyonuna bağlıdır. Eğer halihazırda bir takımınız varsa, çizimlerini veya boyutlarını sağlamanız, ekibimizin satın almadan önce uyumluluğu kontrol etmesine olanak tanır.
