1. Çift yönlü yüksek hassasiyetli konumlandırma, vidalı mil boşluğunun otomatik telafisi, çarpışma önleme ve malzeme çekme koruma fonksiyonu ile donatılmıştır, bu da hizmet ömrünü uzatabilir.
2. 10 inç dokunmatik ekran, parametre ön ayarını ve işlem kütüphanesi çağrısını destekler.
3. Z-şekilli ve U-şekilli gibi karmaşık şekilleri elde etmek için "çok adımlı programlamayı" destekleyin.
Kontrol sistemi
- Yüksek performanslı CNC sistemiyle donatılmış olup, her bükme hareketinin milimetre düzeyinde hassas bir şekilde konumlandırılmasını sağlamak için güçlü hesaplama işleme yetenekleri sunar.
- Sistem, tek tıkla yedekleme ve parametrelerin anında kurtarılmasını destekleyerek ekipman hata ayıklama süresini büyük ölçüde azaltır ve üretim sürekliliğini sağlar.
- Cihaz, 500'den fazla bağımsız işlem programını kaydedebilen devasa dahili depolama alanına sahip ve her program, çeşitli üretim görevleriyle kolayca başa çıkabilen 40 adede kadar işlemin esnek ayarlarını destekliyor.
Daha Fazlasını Gör +
Hidrolik sistem
- Sistemin hızlı tepki vermesini ve hassas kontrolünü sağlamak için Almanya'dan Rexroth'un yüksek performanslı hidrolik valf grubu kullanılmış olup, aynı zamanda temel bileşenlerin kullanım ömrü önemli ölçüde artırılmıştır.
- Akıllı hidrolik sistemi, çalışma basıncını dinamik olarak ayarlayabilir ve farklı kalınlık ve malzemelerdeki levhaların işleme gereksinimlerine kolayca uyum sağlayabilir.
Daha Fazlasını Gör +

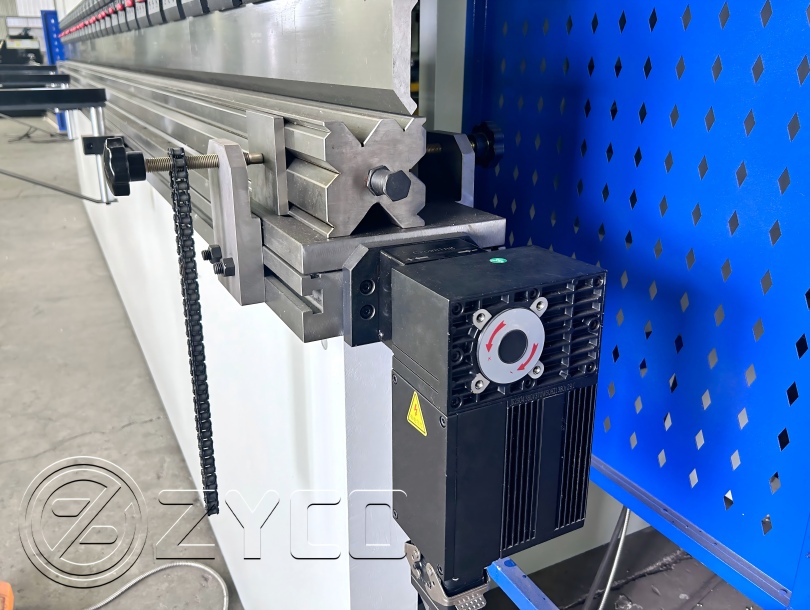

Mekanik telafi
- Yüksek mukavemetli alaşımlı çelik kompanzasyon modülü benimsenmiştir ve hassas CNC işleme yoluyla ±0,01 mm'lik kompanzasyon doğruluğu elde edilir, bu da bükme işlemi sırasında plakanın deformasyonunu etkili bir şekilde ortadan kaldırır ve tüm uzunluk boyunca düzgün bükme açıları sağlar.
- Tezgah, bükme uzunluğu, plaka kalınlığı ve malzeme farklılıklarına göre yerel basınç dağılımını hedeflenen şekilde ayarlayabilen çok aşamalı bağımsız bir kompanzasyon tasarımını benimser.
Daha Fazlasını Gör +

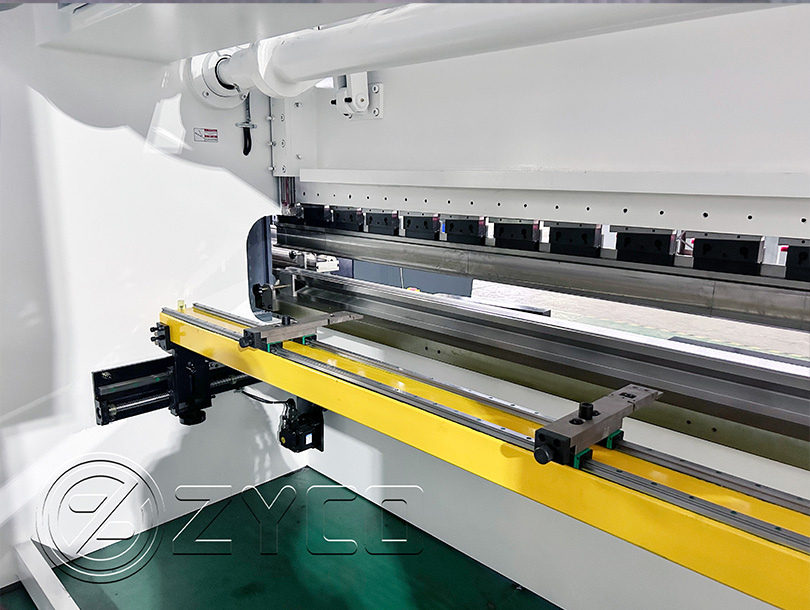

Arka gösterge
- Geleneksel şanzıman yapısının yerine ithal edilen yüksek hassasiyetli bilyalı vida ve doğrusal kılavuz kullanılarak, arka dayama ünitesinin konumlandırma doğruluğu ve tekrarlanabilir tutarlılığı niteliksel bir sıçramaya ulaşabilir.
- Uzun vadeli stabiliteyi sağlamak için, arka gösterge sisteminde genel bir yüksek sıcaklıkta temperleme işlemi uygulayarak iç stresi önemli ölçüde ortadan kaldırıyor ve malzemenin esnekliğini ve yapısal tokluğunu artırıyoruz.
Daha Fazlasını Gör +
Yağ pompası
- Yağ pompası, yağ kirliliklerine karşı mükemmel toleransa sahip olan ve ekipmanın dayanıklılığını önemli ölçüde artıran yenilikçi, düşük gürültülü bir yapısal tasarımla birleştirilmiş yüksek mukavemetli dökme demir malzemeden dökülmüştür.
- Yağ pompası, karmaşık çalışma koşullarına uyum sağlamak, bakım sıklığını azaltmak ve uzun vadede istikrarlı çalışmayı sağlamak için yüksek mukavemetli dökme demire dayalı optimize edilmiş bir dişli pompa yapısını benimser.
Daha Fazlasını Gör +
İç Yapı Gösterimi
Daha detaylı özellikler için lütfen bizimle iletişime geçmekten çekinmeyin.
Hidrolik bükme makinesi yapı şeması
1.Yağ tankı 2.Ana motor 3.Limit anahtarı 4.Elektrik kutusu 5. Durdurma parmağı
6.Arka dayama 7.Duvar paneli 8.Hidrolik yağ silindiri 9.Kaydırıcı 10.CNC sistemi
11.Hızlı Kelepçeleme 12.Üst kalıp 13.Alt kalıp 14.Tezgah destek plakası
İş Parçası Çiziminin İşlenmesi
Örnek ekran
Bu sayfa parametreleri tek tek göstermeyi desteklemiyor. Başka bir model varsa lütfen bize danışın. |
Parametre | Birim | Değer |
Ortak Model | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Basınç | KN | 630 | 1000 | 1600 | 2000 |
Bükme Uzunluğu | mm | 2500 | 3200 | 3200 | 3200 |
Sütun Mesafesi | mm | 2030 | 2600 | 2600 | 2600 |
Maksimum Açılış Yüksekliği | mm | E=440 | E=480 | E=500 | E=520 |
Boğaz Derinliği | mm | D=250 | D=320 | D=320 | D=320 |
Kaydırma Stroku (Y ekseni) | mm | 170 | 200 | 200 | 220 |
Slayt Hareket Hızı
| Yükleme Yok |
mm/s
| 200 |
Basma | 12 |
Geri dönüş | 170 |
Ana Motor Gücü | KW | 5.5 | 7.5 | 11 | 15 |
Makine doğruluğu
| Y kaydırıcı tekrarı | mm | ≤±0,02 |
Y kaydırıcı konumlandırma | mm | ≤±0,02 |
X, R arka gösterge tekrar konumlandırması | mm | ≤±0,05 |
Boyut (U*G*Y) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Ağırlık | KG | 5500 | 7500 | 9500 | 12000 |
Ortaklar
Müşteri fotoğrafları
Onur Belgesi
S: Bizden doğru fiyat teklifi nasıl alabilirsiniz? A: Lütfen bize malzeme, maksimum kalınlık ve maksimum genişlik ayrıntılarını verin.
S: OEM hizmeti verebilir misiniz?
C: Evet yapabiliriz. Tasarımınız kabul edilir, kendi logonuzu makinede kullanabiliriz.
S: Kargo ücreti ne kadar? Çin'den ülkenize mi?
A: Makineyi deniz veya uçakla liman veya kapı adresinize gönderebiliriz. Lütfen bize en yakın limanı veya adresi posta koduyla birlikte bildirin. Güvenli, kolay ve zamanında teslimatı garantilemek için güvenilir bir nakliye acentemiz var.
S: LC ödemeyi kabul ediyor musunuz?
A: Evet, normalde ödeme şeklimiz %30+%70 T/T'dir, LC ödemesi de kabul edilebilir.
S: Bu makine nasıl çalıştırılır?
A: Fabrikamızın video hattı veya videoyu doğrudan size gönderiyoruz.
S: Devreye alma hizmeti hakkında ne düşünüyorsunuz?
A: Komisyon hizmeti sunabiliriz, alıcının uçak bileti masrafını karşılayabilmesi gerekiyor.
S: Eğitim ve öğretim hizmeti sunuyor musunuz?
A: Tedarikçinin fabrikasında eğitim.
