Pres freninin taçlandırma ekseninin çalışma prensibi

Crowning Axis nedir?

Bükme makinesinin işlenmesi sırasında, özellikle uzun uzunluklar, kalın levhalar veya yüksek mukavemetli malzemeler bükülürken, orta kısım "üst veya alt kalıp sapması (bükme deformasyonu)" nedeniyle tutarsız bükme açılarına maruz kalır; yani, her iki taraftaki açılar normaldir ve orta açı çok büyüktür (açı açık).
Bu sorunu çözmek için, tezgahın orta kısmının deformasyonunu otomatik veya manuel olarak ayarlayarak tutarlı büküm açıları sağlayacak "Taçlandırma Ekseni" tasarlandı.

Yaygın taçlandırma ekseni türleri

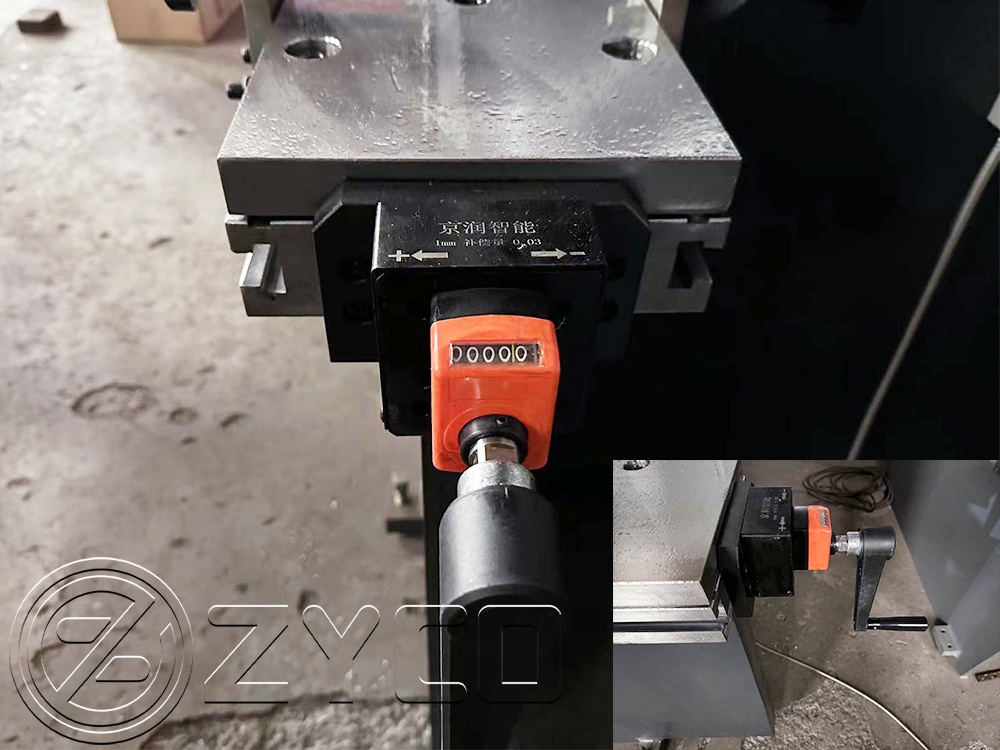

1. Manuel Mekanik Taçlama

✅ Özellikler:

Telafi miktarını manuel olarak ayarlayın (genellikle bir anahtar veya el çarkı ile);

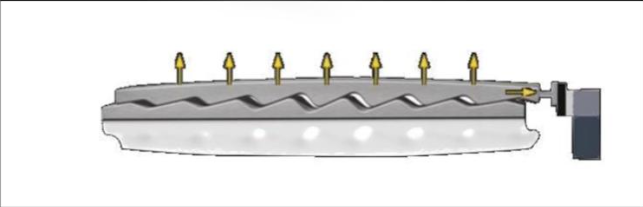

Yapısı kama tipinde olup, genellikle eğimli demirlerden oluşan bir sıra halindedir, ortası kalın, iki ucu incedir;

Herhangi bir motor veya CNC sistemi kullanılmamaktadır.

✅ Yapısal kompozisyon:

Sabit taban, hareketli eğimli blok, ayar vidası veya el çarkı

✅ Çalışma prensibi:

El çarkını manuel olarak döndürün, eğimli bloğu hareket ettirin, alt kalıp tezgahının ortasını kaldırın ve farklı plaka kalınlıkları/uzunlukları için telafi miktarını manuel olarak ayarlayın.

✅ Avantajları:

Düşük maliyetli;

Düşük arıza oranı ve basit bakım;

Küçük fabrikalar veya sadece tek tip levhanın işlendiği senaryolar için uygundur.

❌ Dezavantajları:

İşlem deneyime bağlıdır ve acemilere uygun değildir;

Doğruluk oranı yüksek değildir ve açı tutarlılığı insan faktöründen kolayca etkilenmektedir;

Farklı proseslere otomatik olarak adapte olamaz ve plaka kalınlığı her değiştiğinde yeniden ayarlanması gerekir.

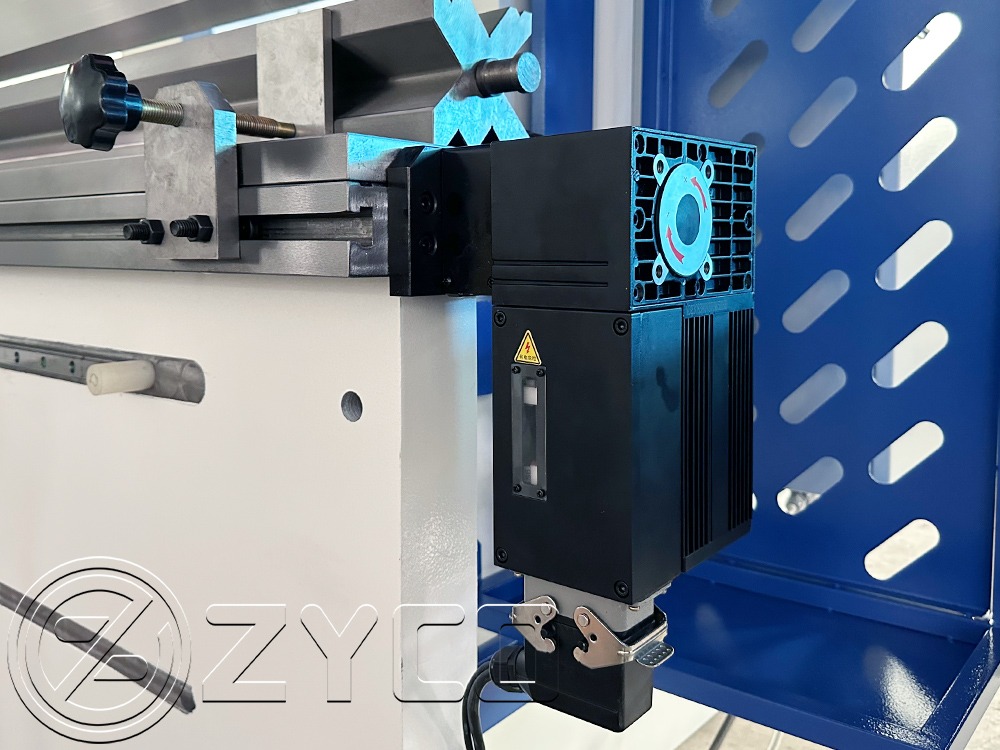

2. Otomatik Mekanik Taçlama

✅ Özellikler:

CNC sistemi tarafından kontrol edilen, tazminat değeri otomatik olarak ayarlanır;

Çoğunda kama grubunu sürmek için servo motor + vida tahrik yapısı kullanılır;

Doğruluk ve tutarlılık manuel tipe göre çok daha yüksektir.

✅ Yapısal kompozisyon:

Sabit kama grubu, hareketli kama grubu, motor + vida veya kremayer yapısı, pozisyon geri besleme sistemi (enkoder)

✅ Çalışma prensibi:

CNC sistemi (EASYCAT gibi)、DELEM, ESA,CYBELEC vb.) girilen plaka kalınlığına, kalıba, uzunluğa vb. göre sapmayı otomatik olarak hesaplar.;

Kamayı hareket ettirmek için motoru kontrol etmek üzere otomatik olarak talimat verir;

Orta alanda deformasyonu telafi edin ve sapmayı doğru bir şekilde telafi edin.

✅ Avantajları:

Otomatik telafi verimliliği artırmak için;

Program geçişi ile işbirliği yaparak açı her zaman tutarlıdır;

Operatör deneyimine bağlı değildir, çok çeşitli ve çok partili üretime uygundur.

❌ Dezavantajları:

Maliyeti biraz daha yüksektir;

Motor ve vidaların bakım gereksinimleri daha yüksektir.
